ターレットインフィード(Turret Infeed)の製作

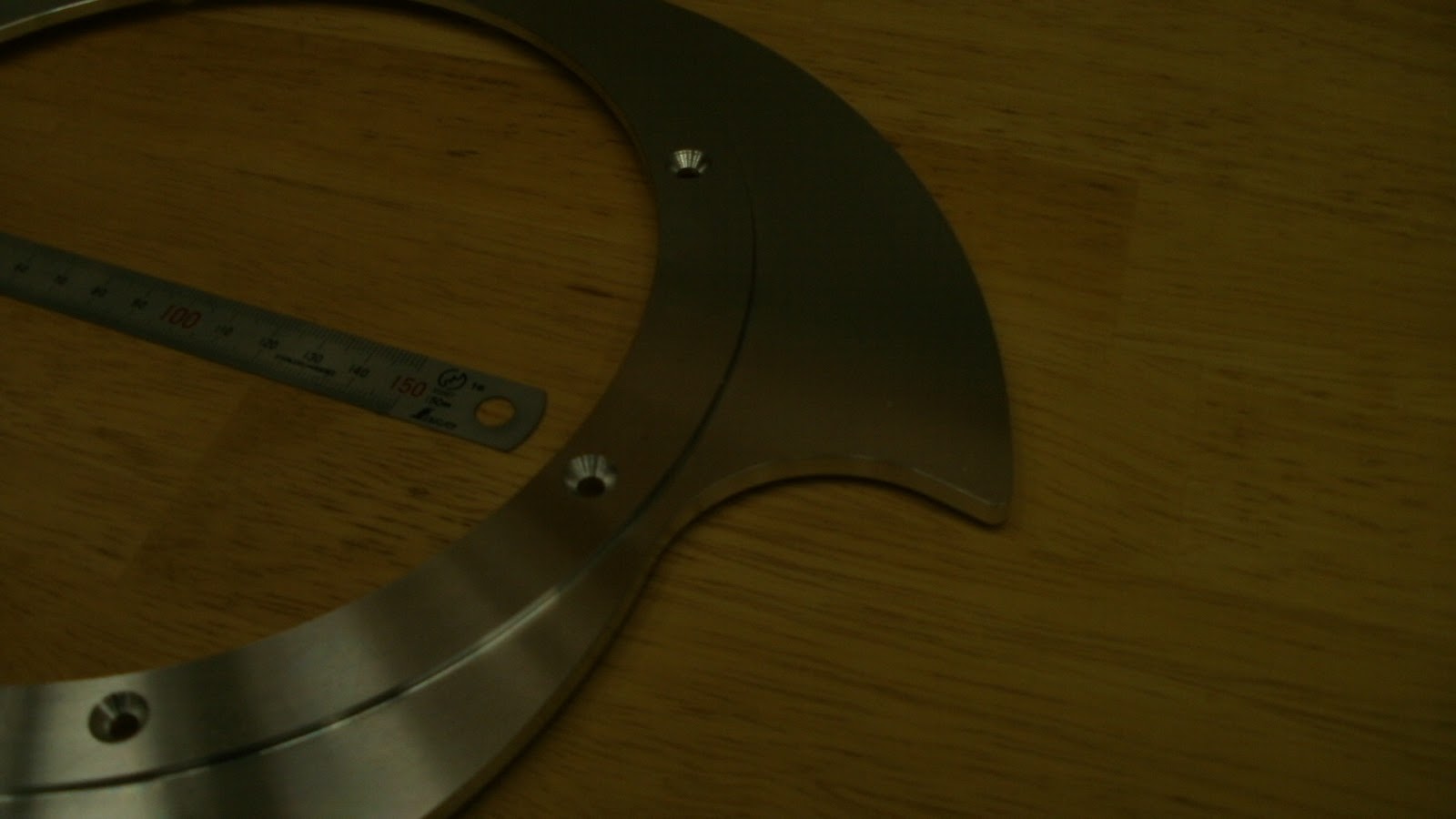

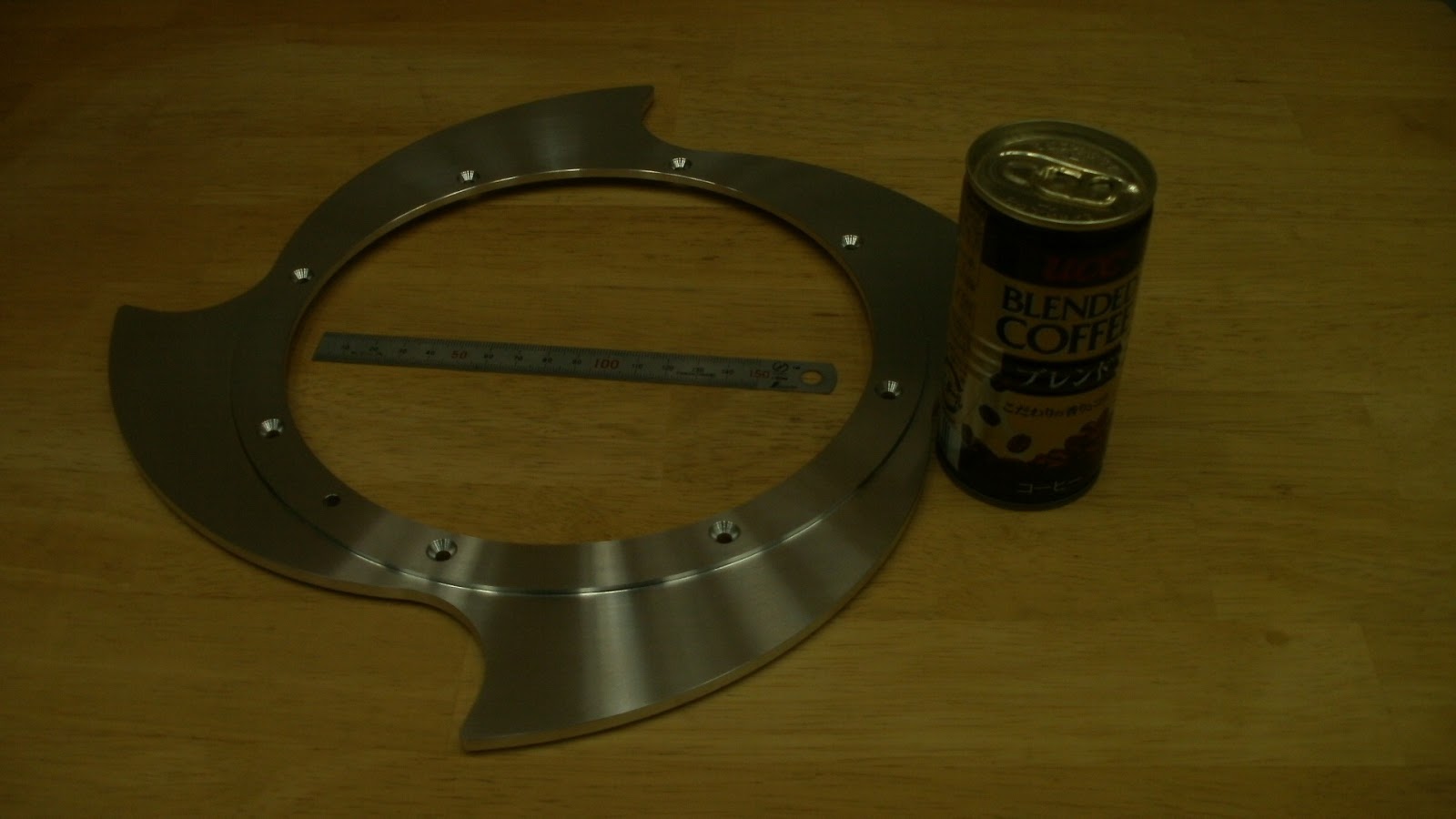

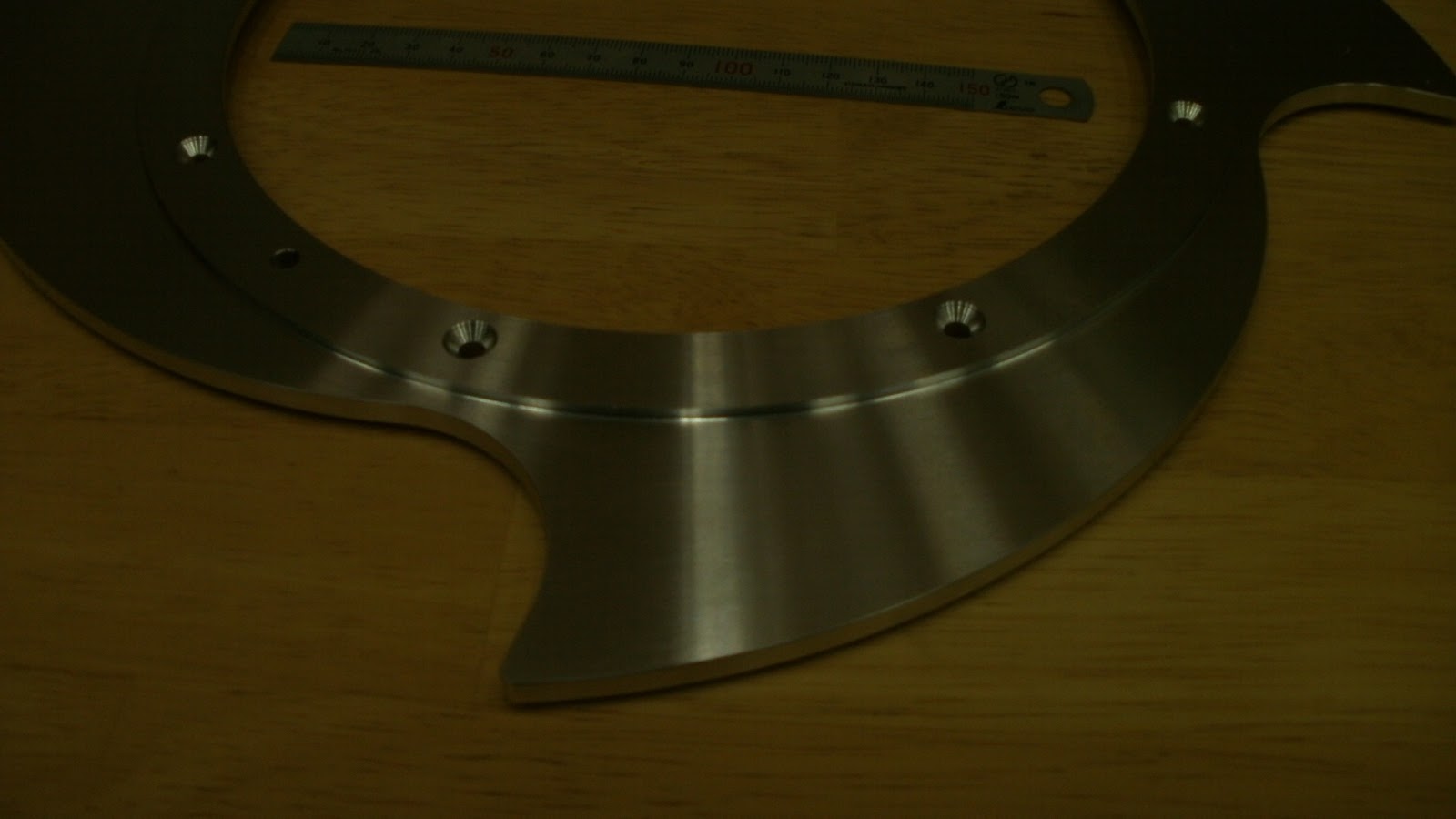

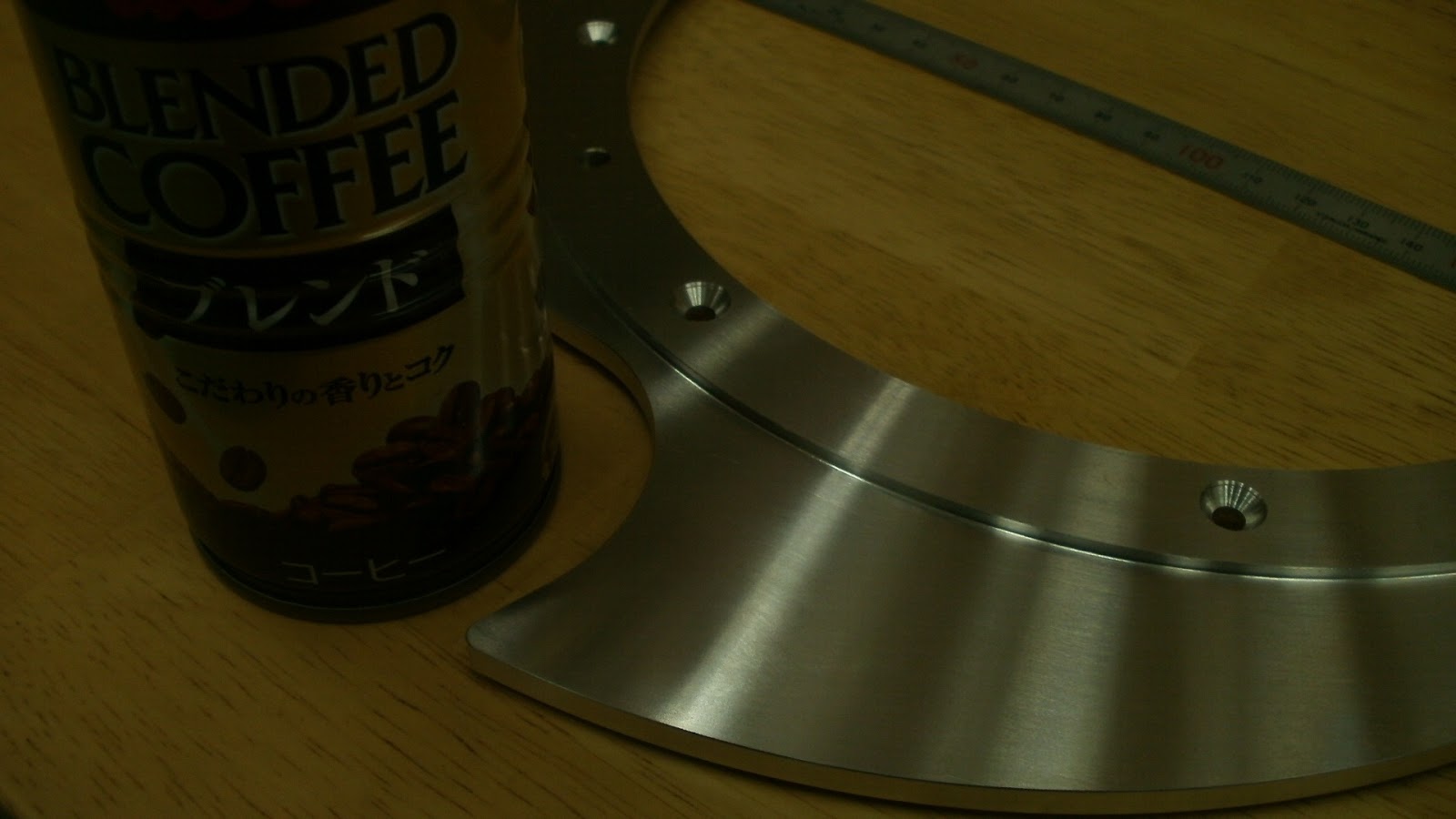

ターレットインフィード(Turret Infeed)を製作しましたのでご紹介致します。
缶、ビン、ペットボトルなどを1本づつ回転させながら移動させる搬送部品です。
1分間に200~500回転させて、800~2000本くらい移動させます。

ジュース、コーヒー、お茶、ビールなどの中身を入れて蓋をするまでの過程で、回転数を上げても加速度が起こりにくく、中身をこぼさないためのカーブ(加速度緩和曲線,クロソイド曲線)が重要のようです。
そのため、この部品の加工精度が要求されます。


加工方法   旋盤 とマシニングセンター
材質      アルミニウム合金aluminium

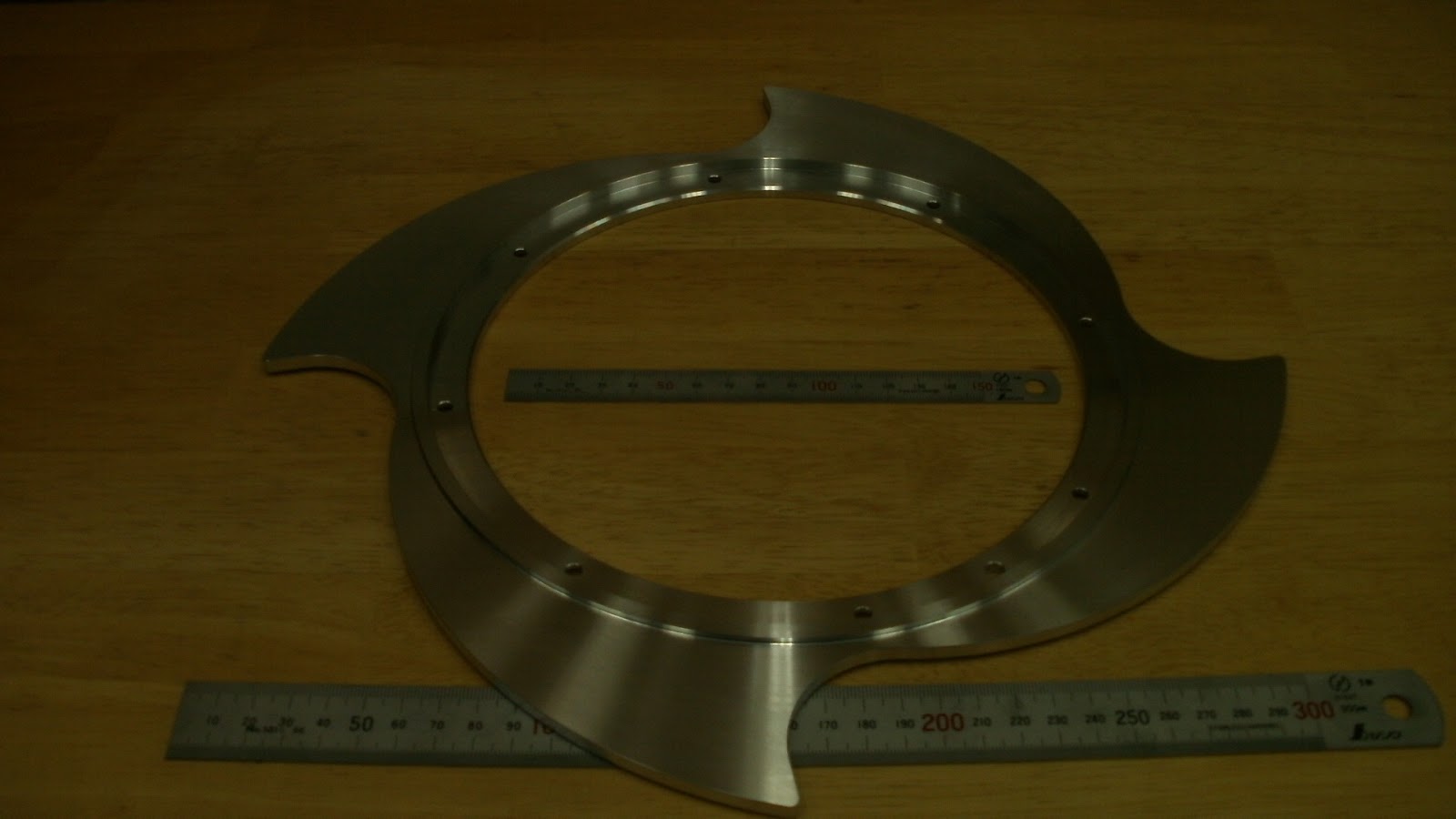

サイズ     φ330 x 9t x 195H6 (4枚羽部 5t)
