超精密鏡面切削加工（8） (Ultraprecision Mirror Cutting)

銅（Cu　copper）を超精密30nm段付き鏡面切削加工しましたのでご紹介致します。







加工方法　　　旋盤による端面段付き切削加工 ( Turn Lathe )

材質　　　　　　無酸素銅　C1020

サイズ　　　　　φ50　

ノーズR           R0.5

表面粗さ　　 　Ra2nm～Ra4nm (中心部を除く)
                       「超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting) を測定」を参照

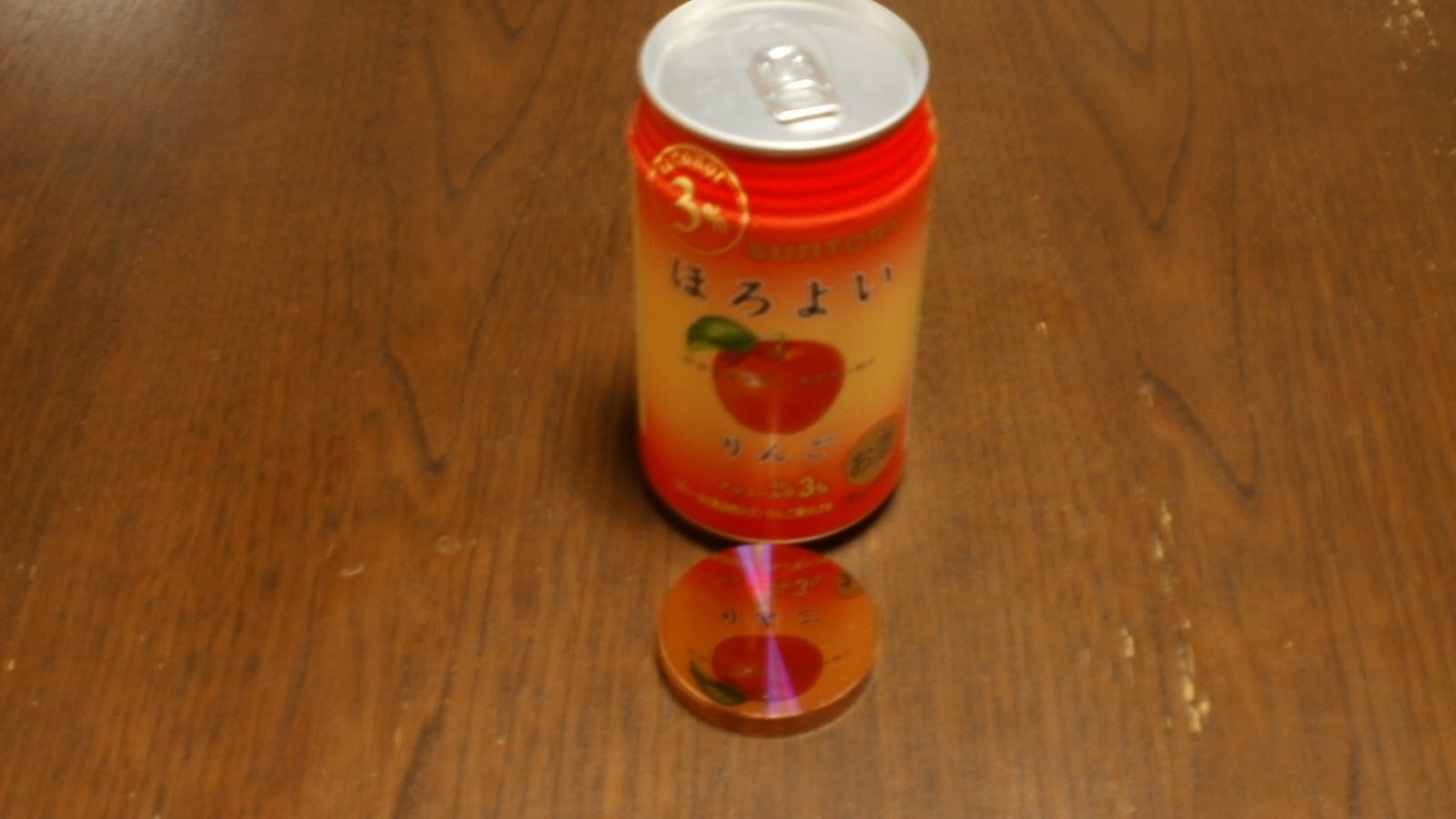

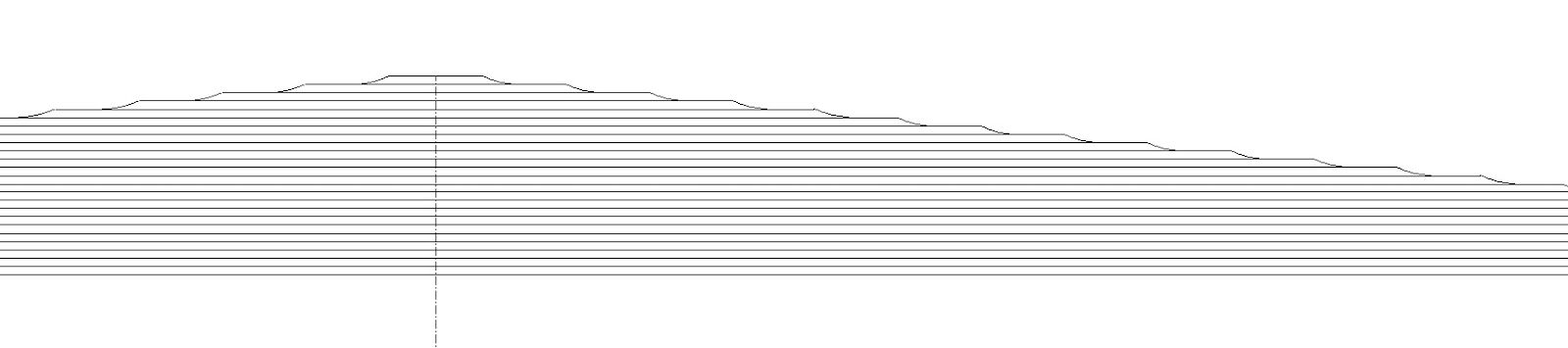

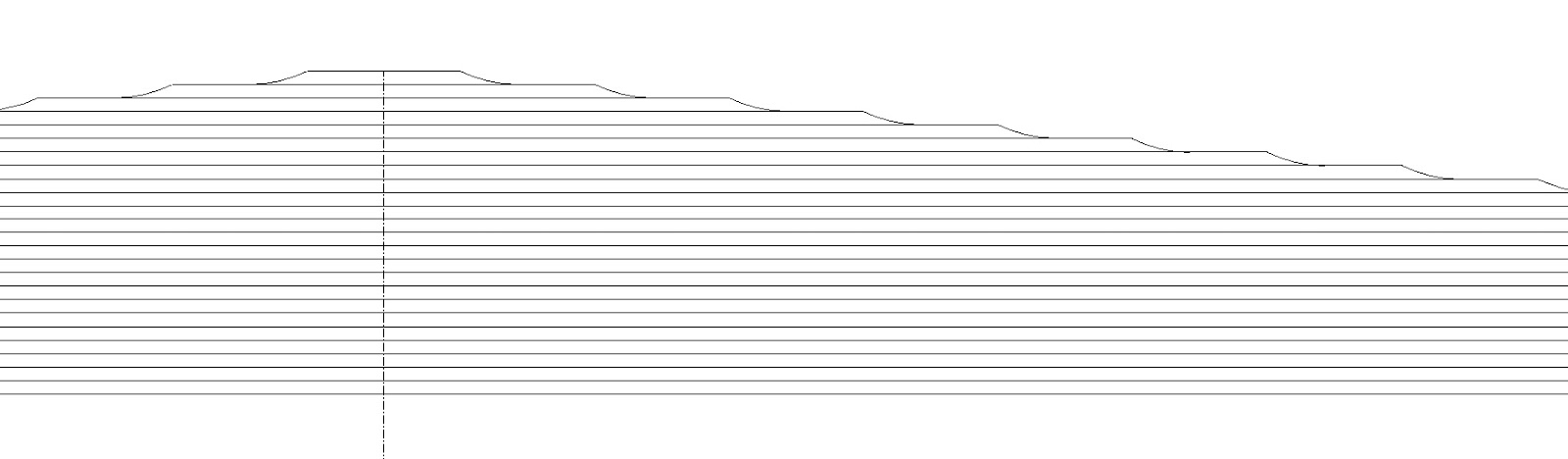

中心から外径方向にX1.0動くとZ0.00003（30nm、30ナノ）下がる円形階段ピラミッド(Pyramid)。



ナノ加工、ナノテクノロジー（nanotechnology）、虹（Rainbow）、光のスペクトル（optical spectrum）、分光スペクトル

超精密鏡面切削加工（7） (Ultraprecision Mirror Cutting)





銅（Cu　copper）を超精密40nm段付き鏡面切削加工しましたのでご紹介致します。



加工方法　　　 旋盤による端面段付き切削加工 ( Turn Lathe )

材質　　　　　　 無酸素銅　C1020

サイズ　　　　　 φ50　

ノーズR            R0.5
表面粗さ　　 　Ra2nm～Ra4nm (中心部を除く)
                       「超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting) を測定」を参照

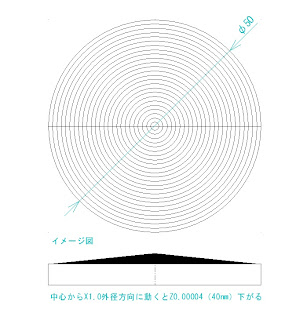

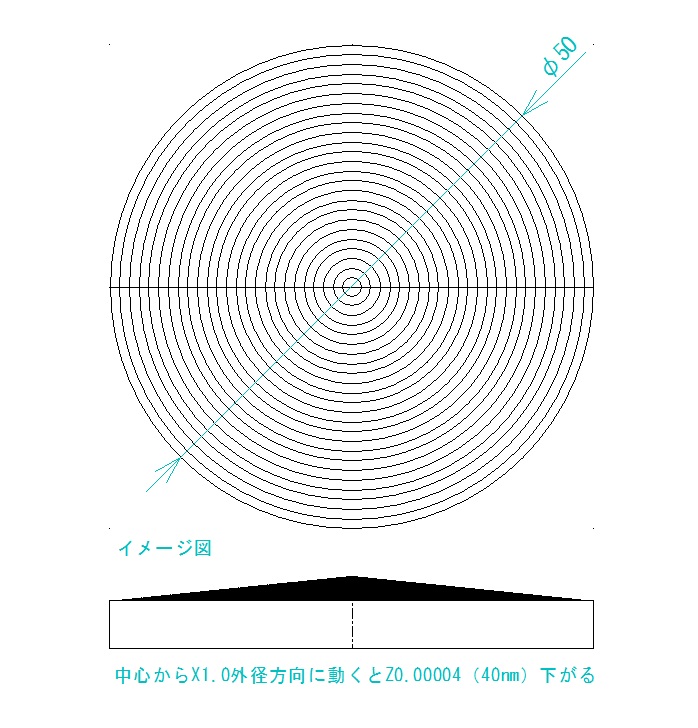

中心から外径方向にX1.0動くとZ0.00004（40nm、40ナノ）下がる円形階段ピラミッド(Pyramid)。









ナノ加工、ナノテクノロジー（nanotechnology）、虹（Rainbow）、光のスペクトル（optical spectrum）、分光スペクトル



超精密鏡面切削加工（6） (Ultraprecision Mirror Cutting)

銅（Cu　copper）を超精密50nm段付き鏡面切削加工しましたのでご紹介致します。





加工方法　　　旋盤による端面段付き切削加工 ( Turn Lathe )

材質　　　　　　無酸素銅　C1020

サイズ　　　　　φ50　
ノーズR           R0.5
表面粗さ　　 　Ra2nm～Ra4nm (中心部を除く)
                       「超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting) を測定」を参照







中心から外径方向にX1.0動くとZ0.00005（50nm、50ナノ）下がる円形階段ピラミッド(Pyramid)。







ナノ加工、ナノテクノロジー（nanotechnology）、虹（Rainbow）、光のスペクトル（optical spectrum）、分光スペクトル

超精密鏡面切削加工（5） (Ultraprecision Mirror Cutting)

銅（Cu　copper）を超精密0.1μm(100nm)段付き鏡面切削加工しましたのでご紹介致します。



加工方法　　　旋盤による端面段付き切削加工 ( Turn Lathe )

材質　　　　　　無酸素銅　C1020

サイズ　　　　　φ50　

ノーズR           R0.5
表面粗さ　　 　Ra2nm～Ra4nm (中心部を除く)
                       「超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting) を測定」を参照

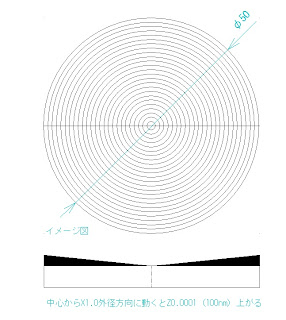

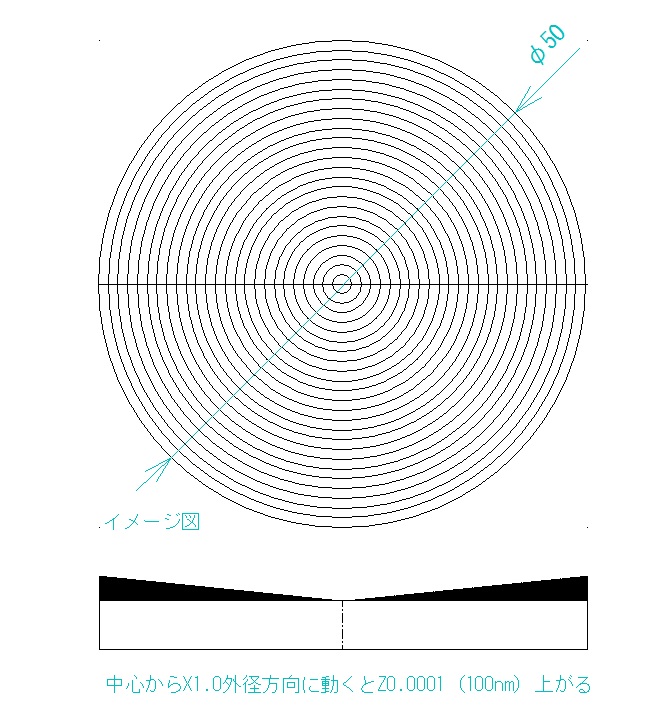

中心から外径方向にX1.0動くとZ0.0001（0.1μm、0.1ミクロン、100nm、100ナノ）上がる。
サブミクロン加工、ナノ加工ですね。

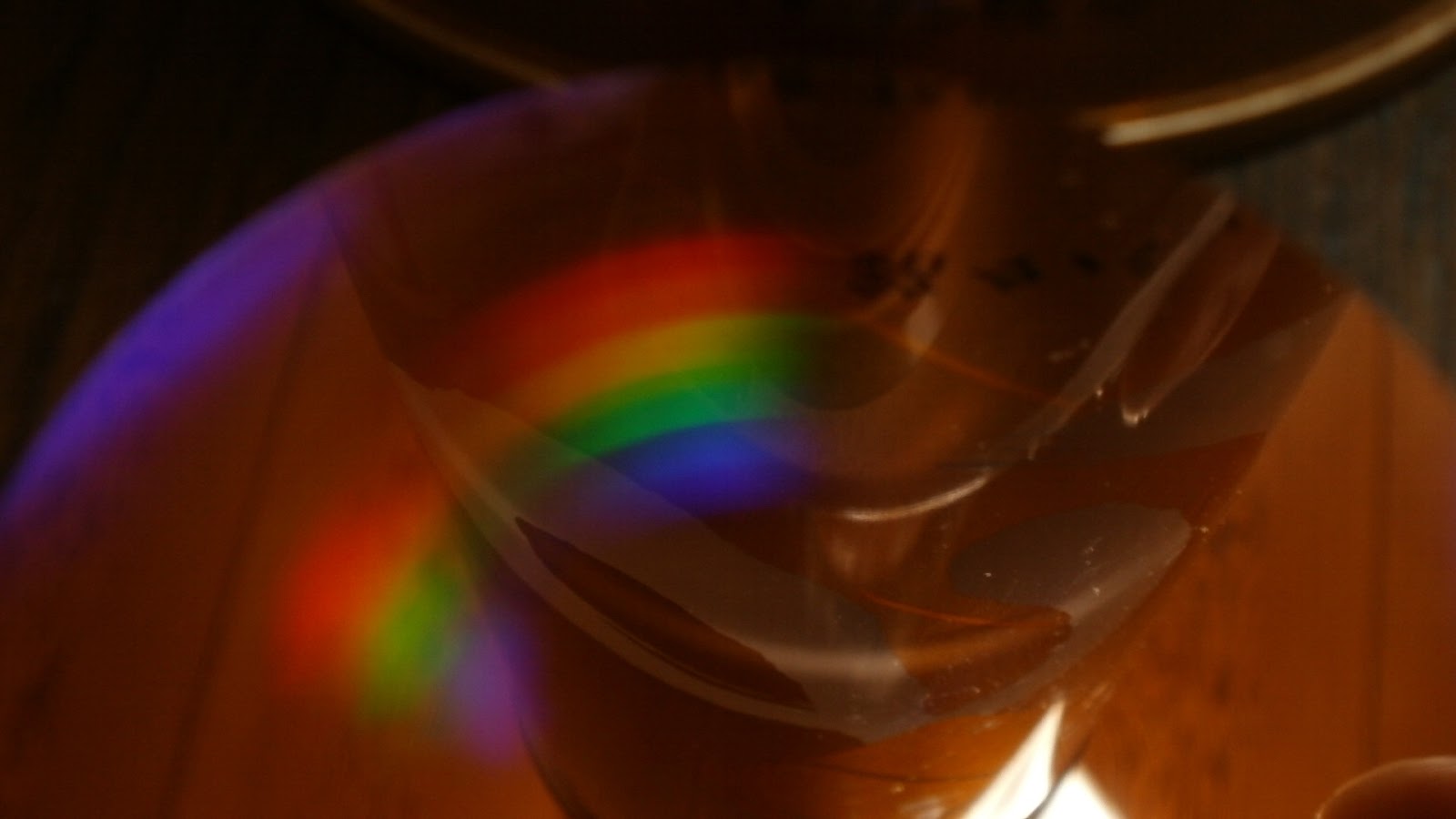

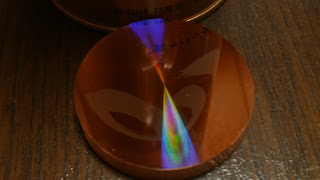

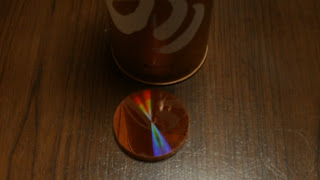

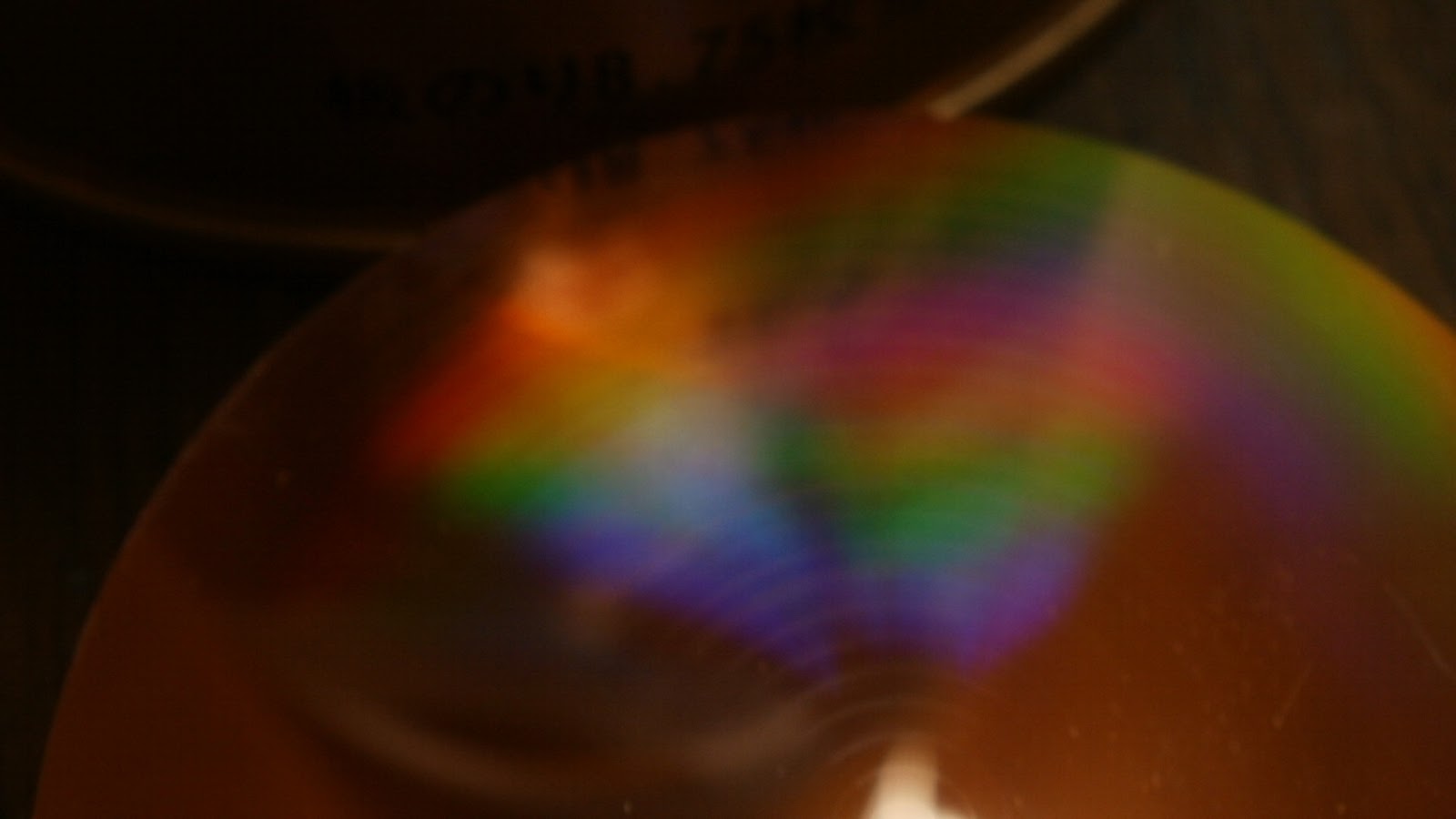

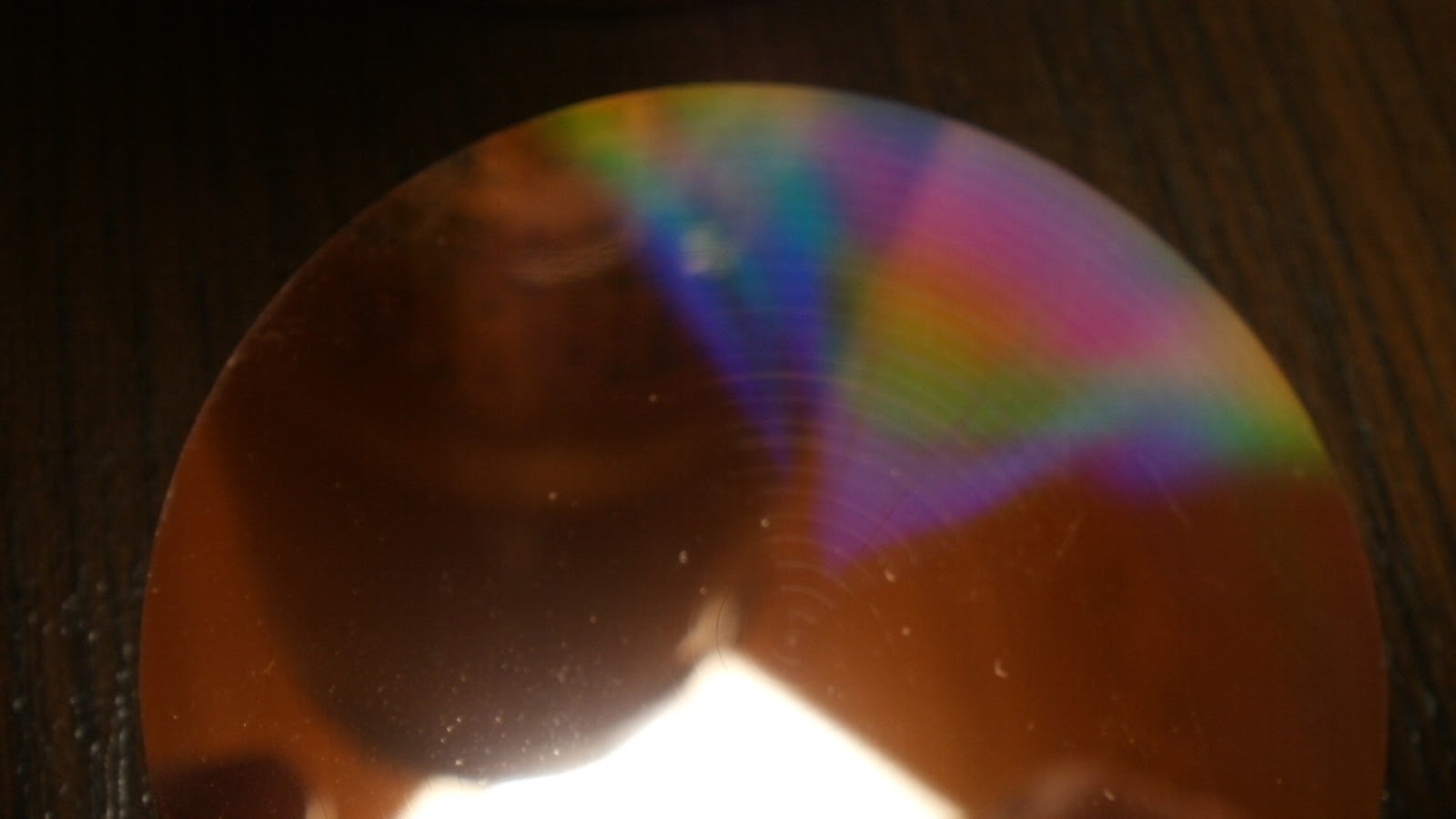

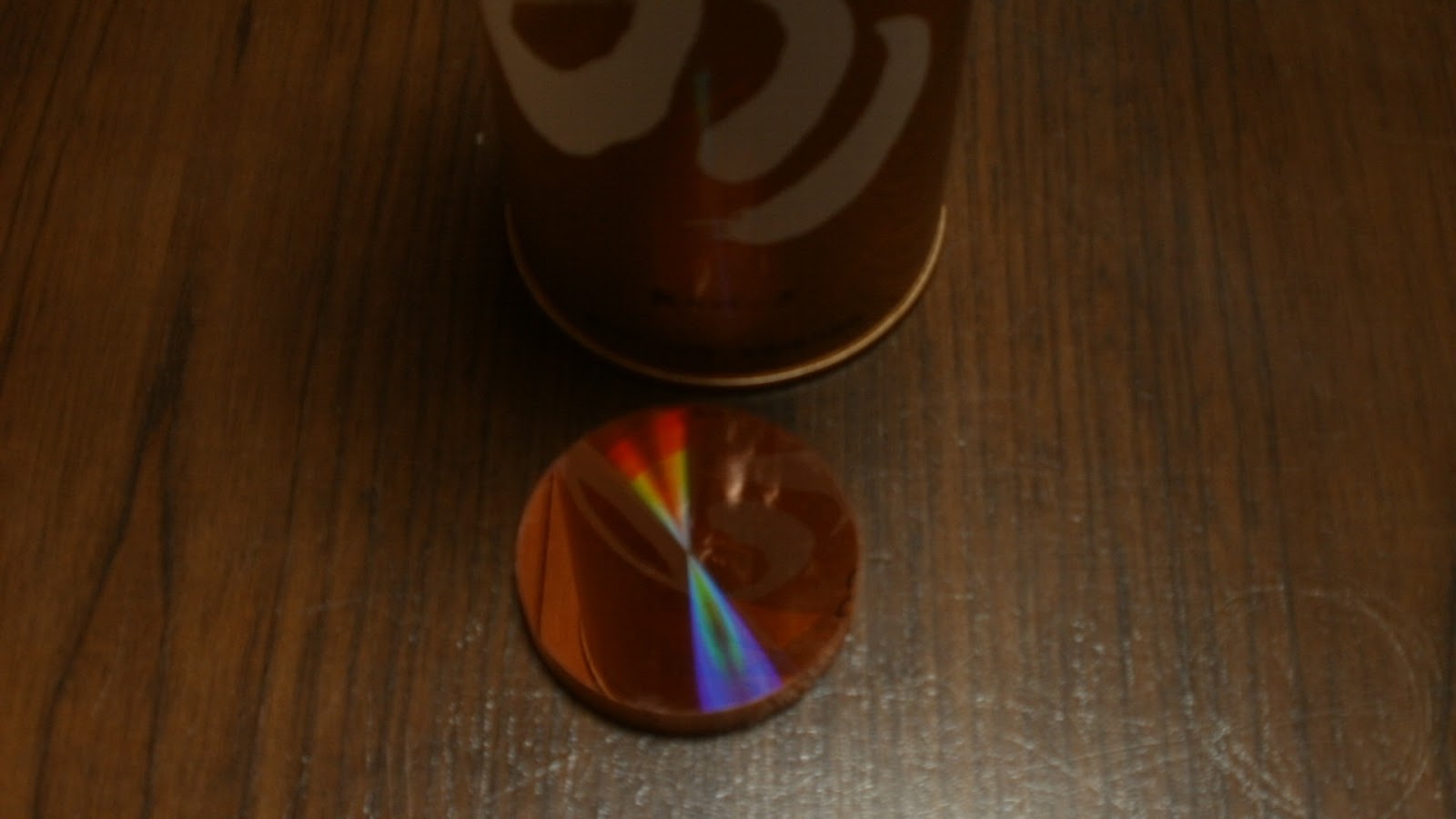

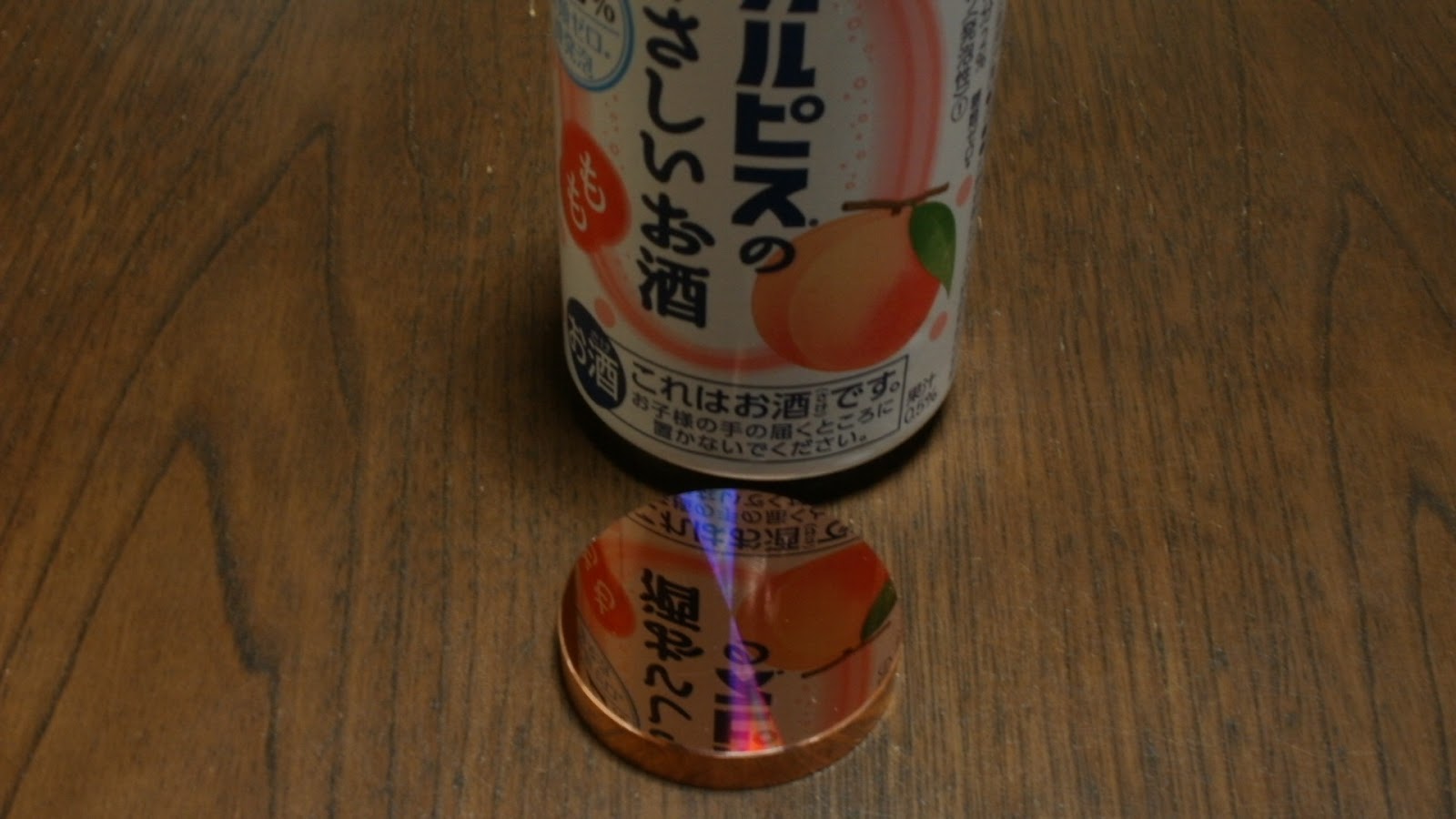

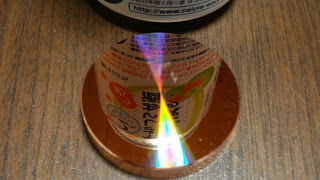

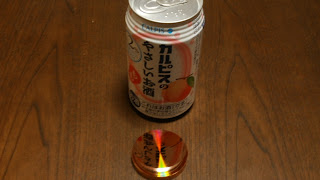

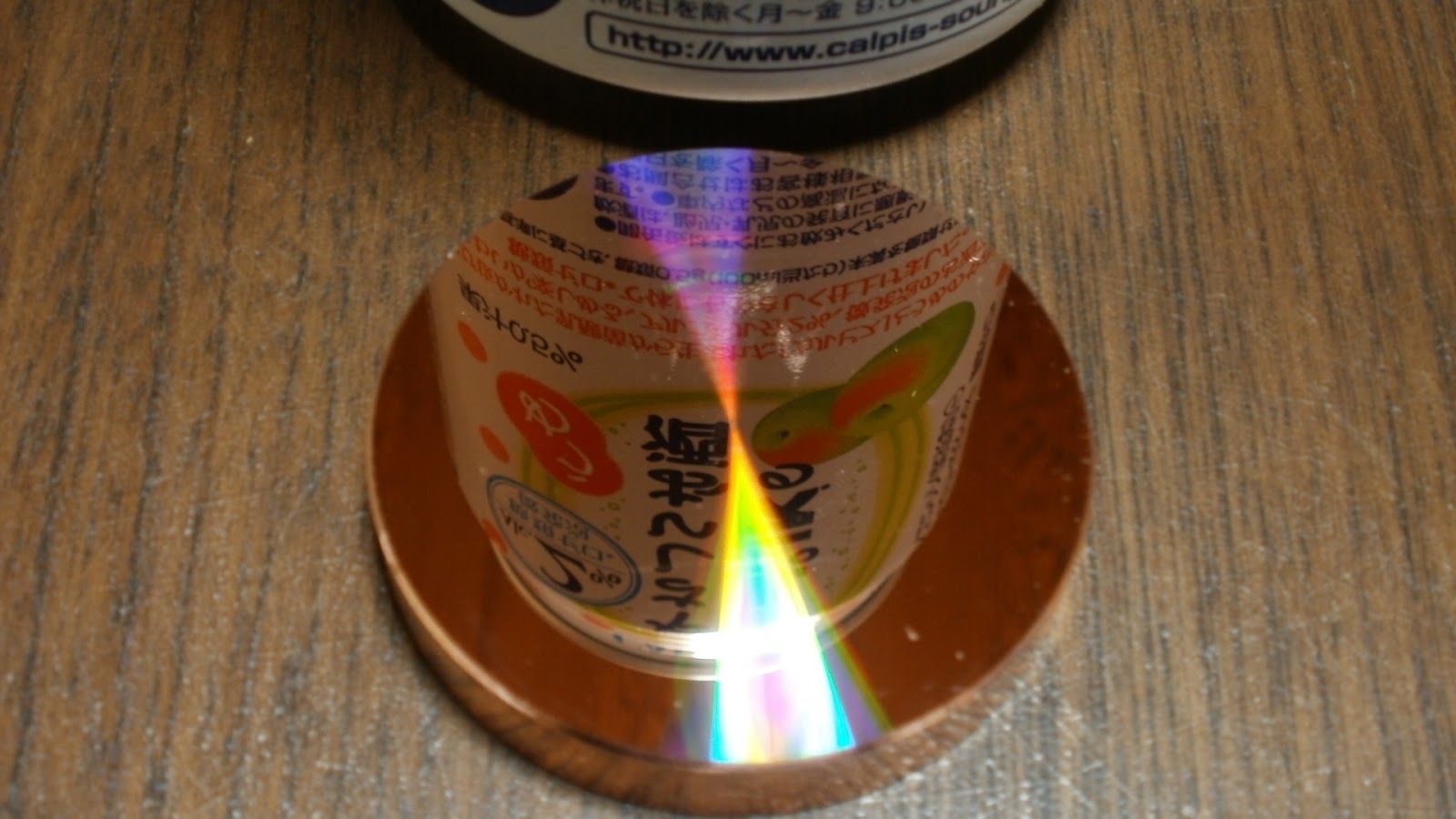

綺麗な虹（Rainbow）が、デジカメで撮れました。

可視光線の赤から紫までの光のスペクトル（optical spectrum）をZの高さのみで取り出すこと(分光)が出来るんですね。

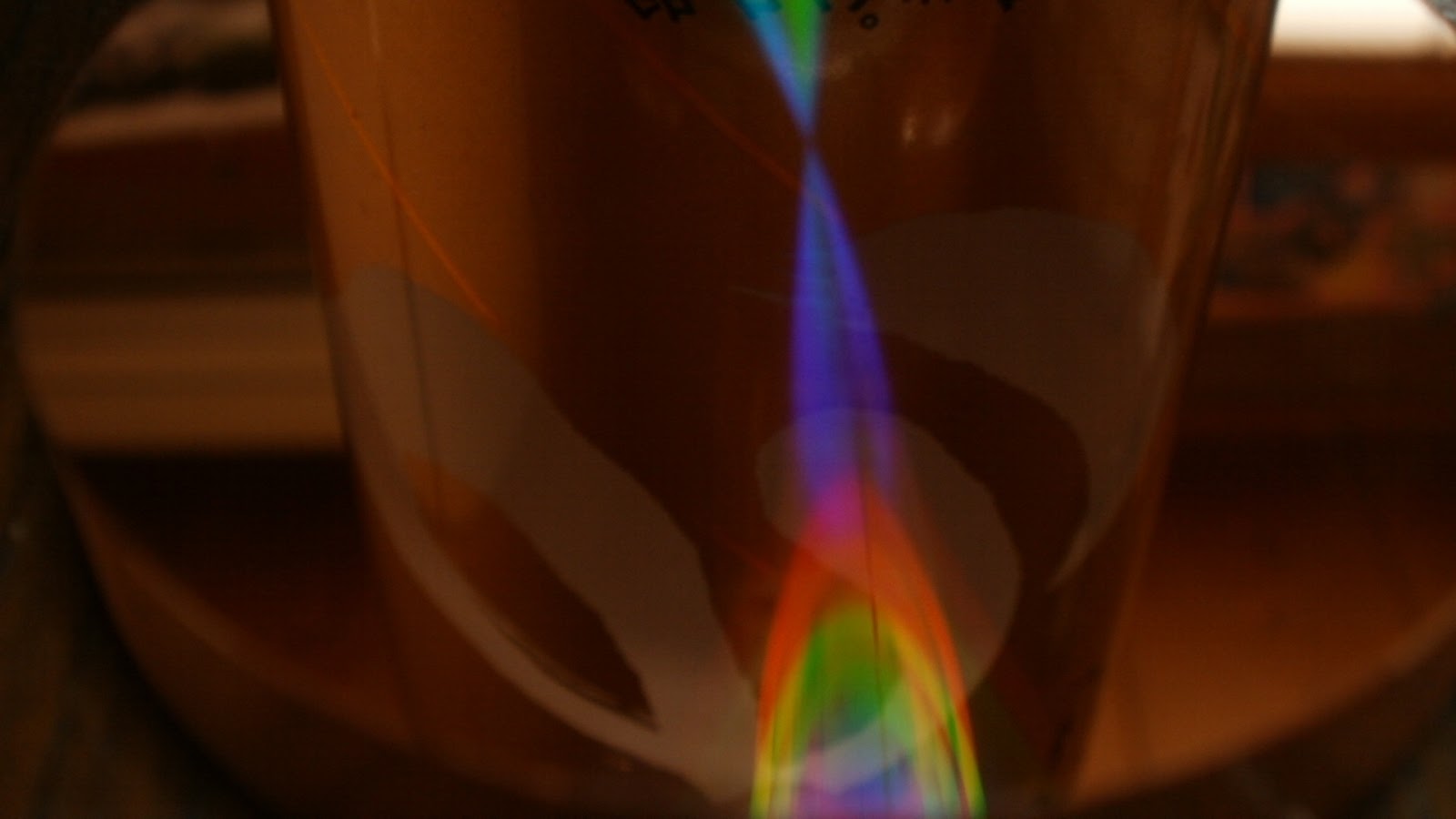

夕立のあとにできる虹と同じスペクトルで外側が赤、内側が紫に写っています。

分光（Spectroscopy）は下記の3つの方法が有名です。
(a) プリズム（prism）を用いる方法
(b) 回折格子（Grating）を用いる方法
(c) 干渉計(nterferometer)を用いる方法


分光スペクトル

• 光源スペクトル - 対象物が発する光のスペクトル。
• 反射スペクトル - 標準の光源に対し、対象物で反射する光のスペクトル。
• 透過スペクトル - 標準の光源に対し、対象物を透過する光のスペクトル。
• 吸収スペクトル - 標準の光源に対し、対象物が吸収する光のスペクトル。直接は計測できず、減算で計算する。

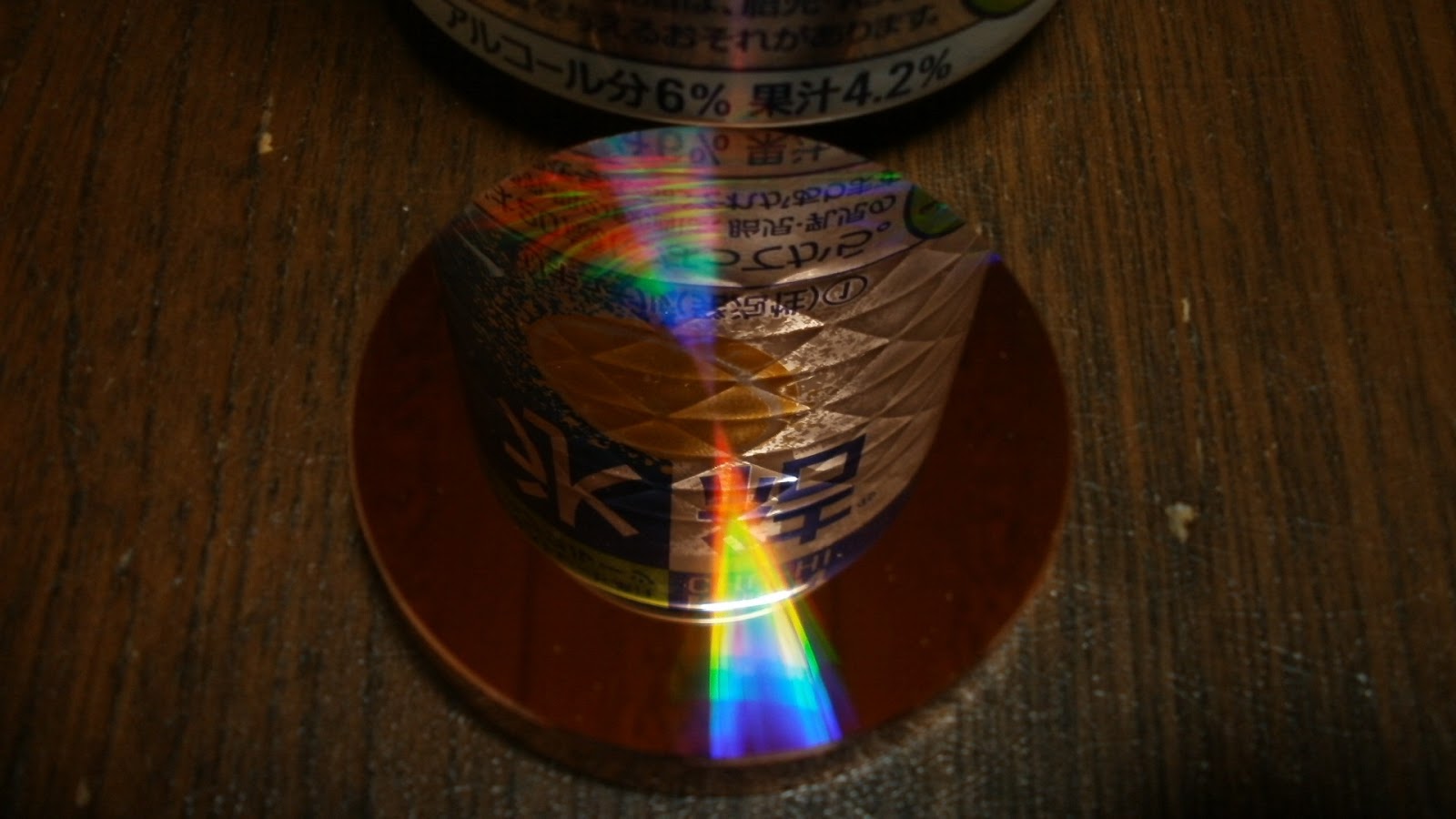

デジカメの写真は、回折格子（Grating）を用いる方法の反射スペクトルですね。
家庭用の照明（蛍光灯）は、太陽光のスペクトルに近づけて製作されているようです。

ナノ加工、ナノテクノロジー（nanotechnology）
