単結晶ダイヤモンドポンチの製作

単結晶ダイヤモンド(Diamond)ポンチを製作しましたのでご紹介致します。

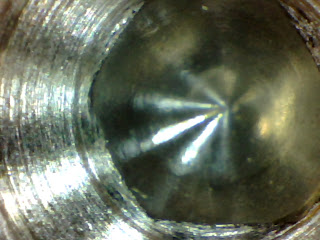

サイズ　　 φ4 x 30L

先端　　　 φ2位の単結晶ダイヤモンド





単結晶ダイヤモンドを如何に綺麗な円錐（cone）形状に仕上げられるかテストしてみました。

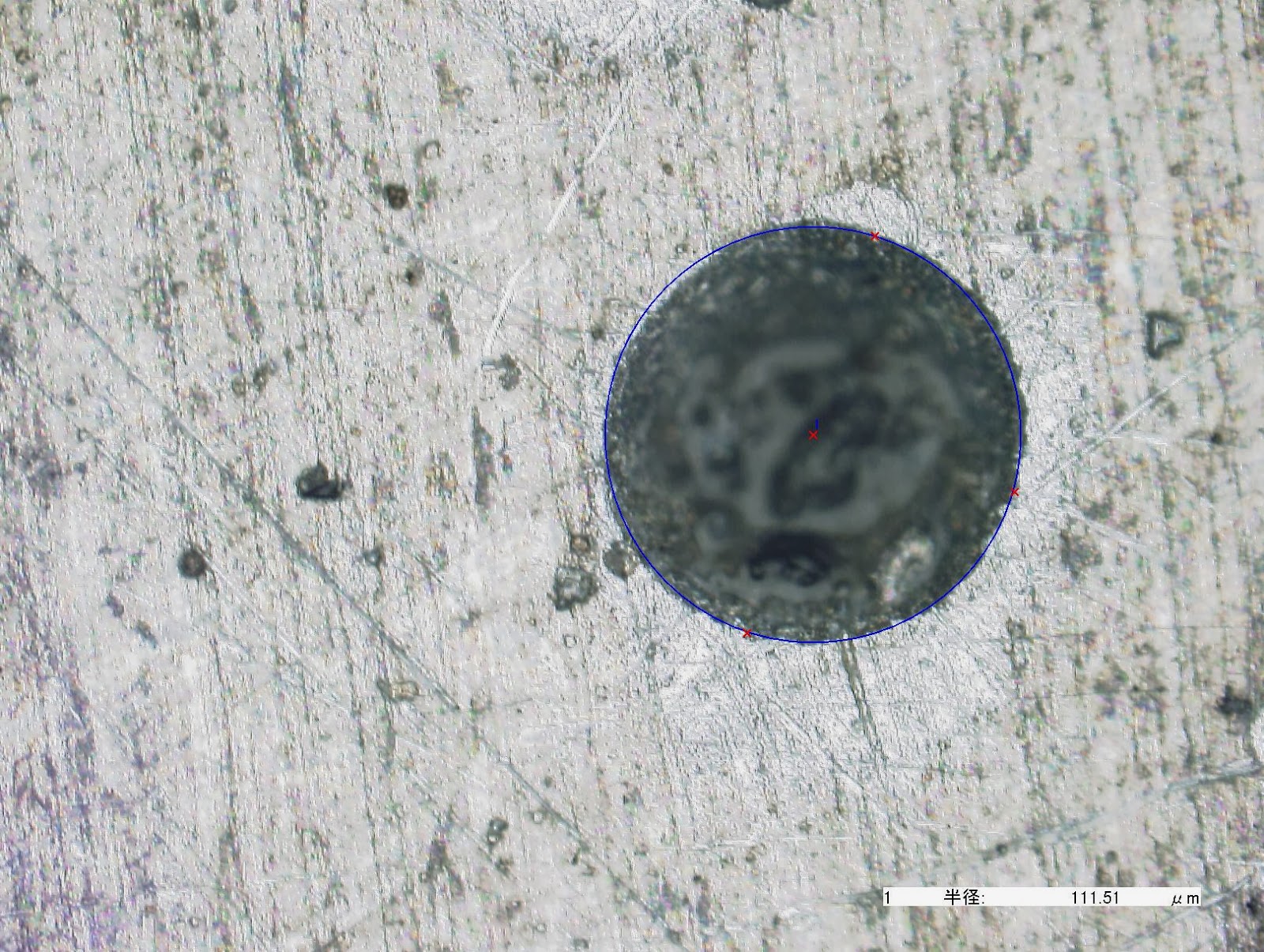

検査方法は、アルミの板に圧痕し、その輪郭の真円度を測定してみます。











 単結晶ダイヤモンドは、非常に硬く、また方位がありますので真円に研磨する作業は困難を極めます。
下記のNo2は、かなり綺麗に仕上がっていますが、それ以外はかなりイビツに研磨されていいるのが判ります。



No3,No4は、仕上がり面もきたなく、方位の硬い面がハッキリ判り、研磨しきれずに長くなっています。



イビツに研磨されていいるNo1,No3,No4を再研磨し、450倍のマイクロスコープで確認したのが下記の画像です。







まだ、5μm位は真円がでていないのが、確認できます。
