超精密鏡面切削加工（4） (Ultraprecision Mirror Cutting)

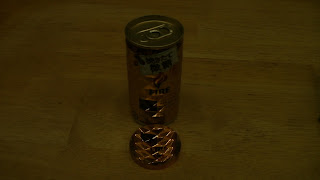

銅（Cu　copper）を超精密1μm段付き鏡面切削加工しましたのでご紹介致します。

加工方法　　　旋盤による端面段付き切削加工 ( Turn Lathe )

材質　　　　　　無酸素銅　C1020

サイズ　　　　　φ50　
ノーズR           R0.5
表面粗さ　　 　Ra2nm～Ra4nm (中心部を除く)
                       「超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting) を測定」を参照















中心から外径方向にX1.0動くとZ-0.001（1μm）下がる円形階段ピラミッド(Pyramid)。









φ50  なので中心より外径の方が、25ミクロン（25μm）薄くなっています。

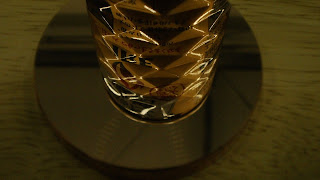

目視では綺麗な25段中高の円周階段に見えます。







画像を左クリックすると拡大画像になります。
