超精密鏡面切削加工（8） (Ultraprecision Mirror Cutting)

銅（Cu　copper）を超精密30nm段付き鏡面切削加工しましたのでご紹介致します。







加工方法　　　旋盤による端面段付き切削加工 ( Turn Lathe )

材質　　　　　　無酸素銅　C1020

サイズ　　　　　φ50　

ノーズR           R0.5

表面粗さ　　 　Ra2nm～Ra4nm (中心部を除く)
                       「超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting) を測定」を参照

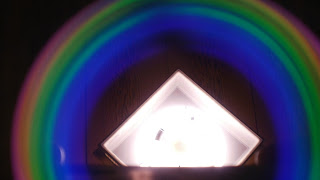

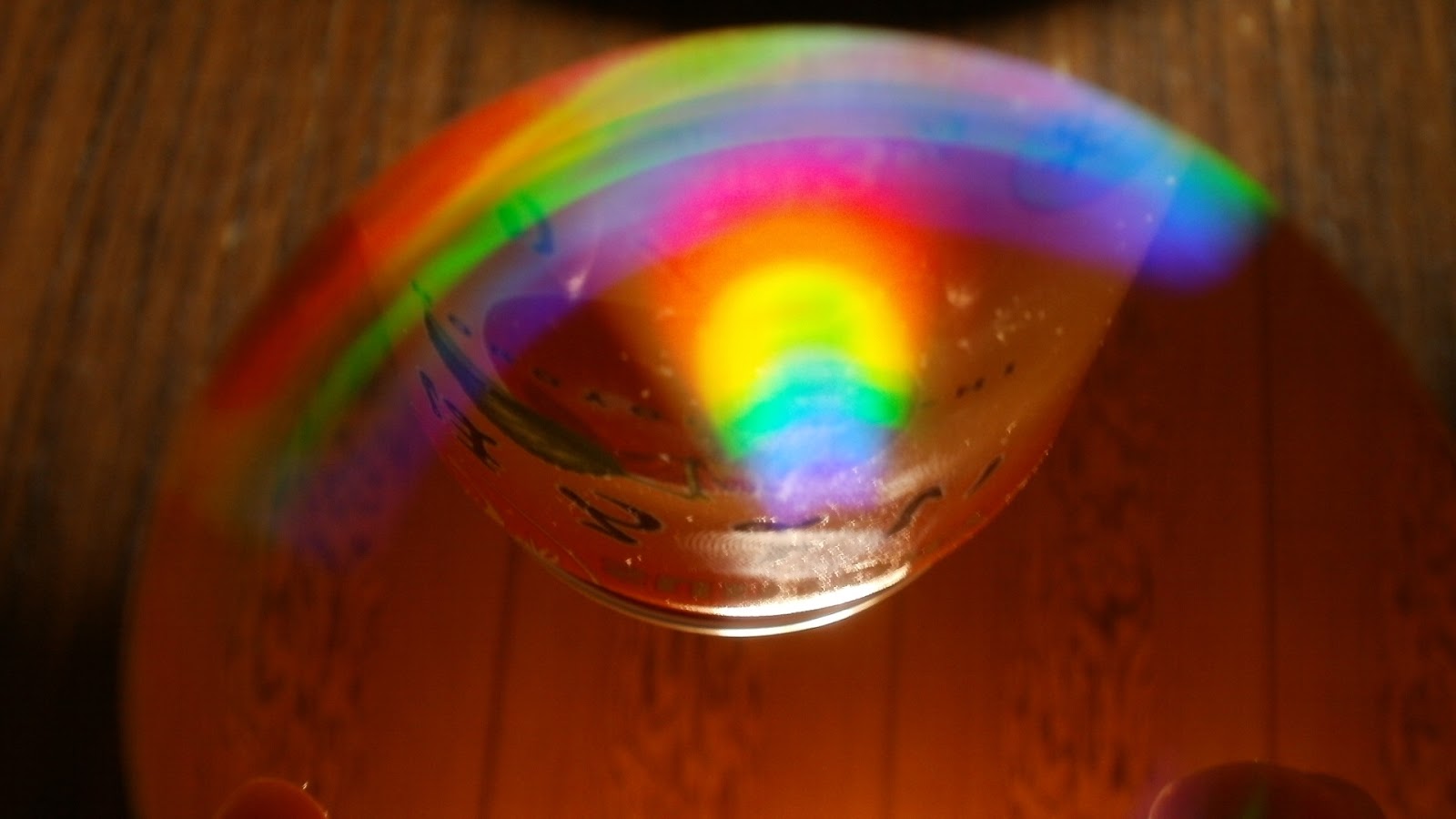

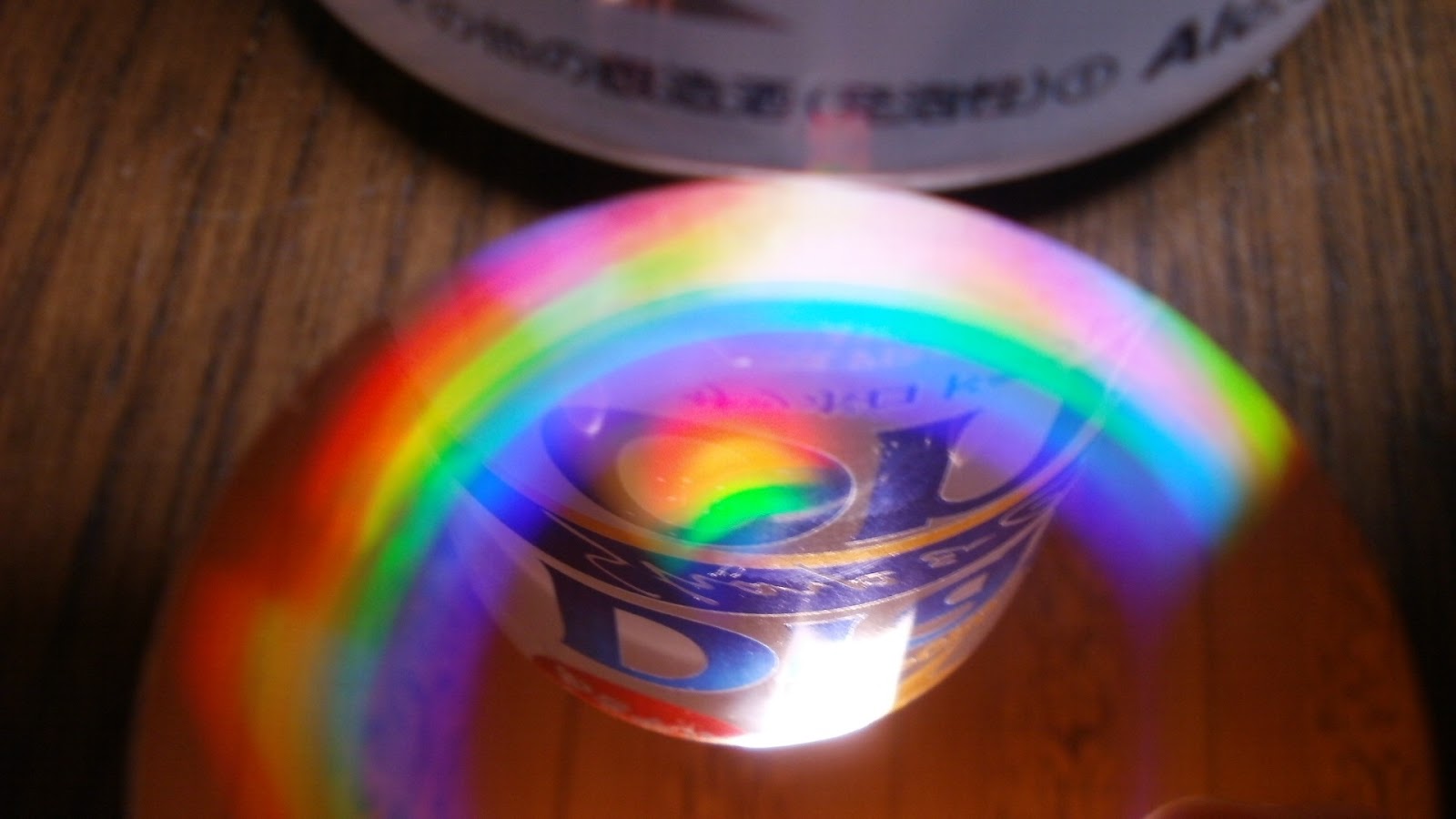

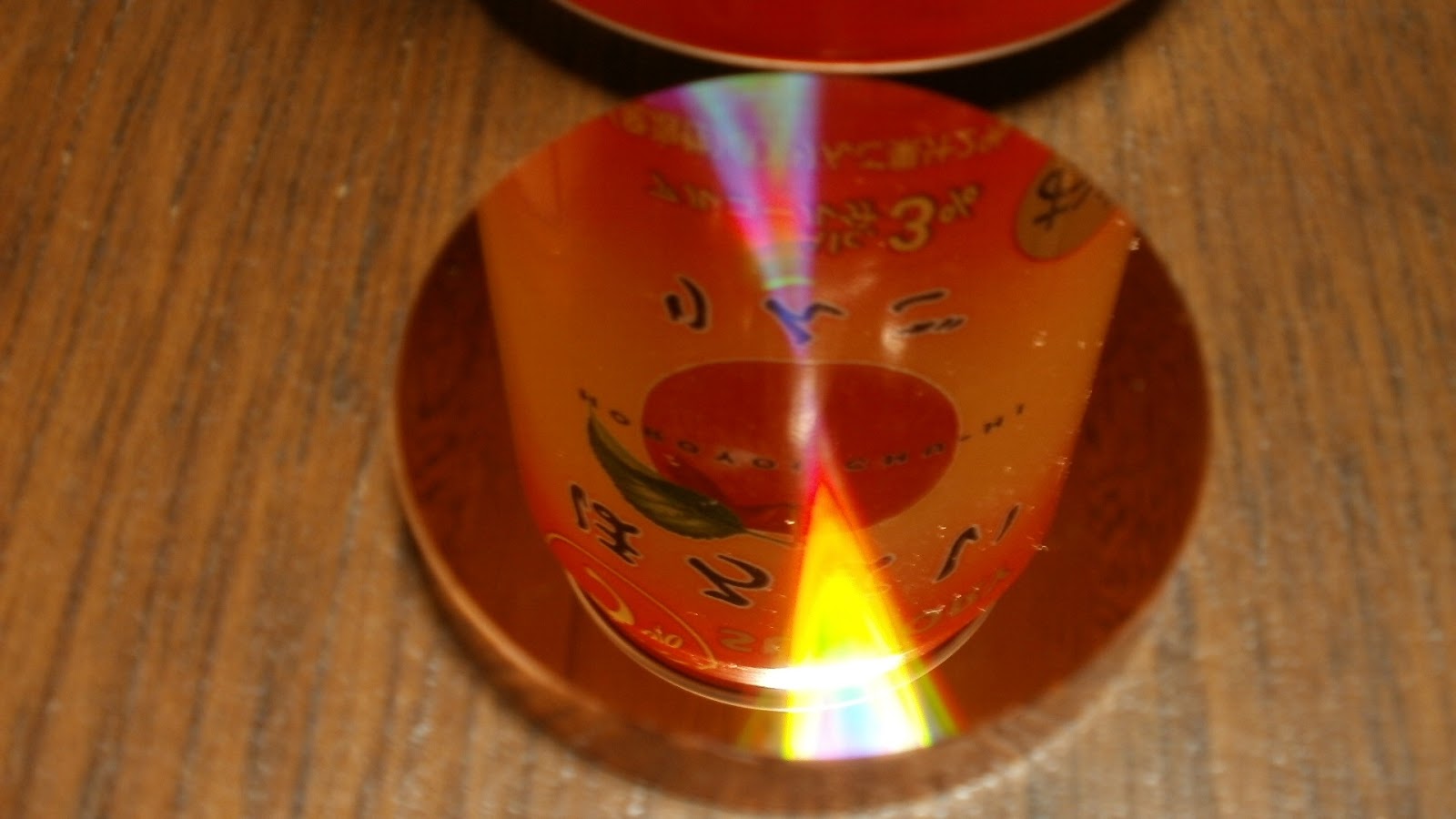

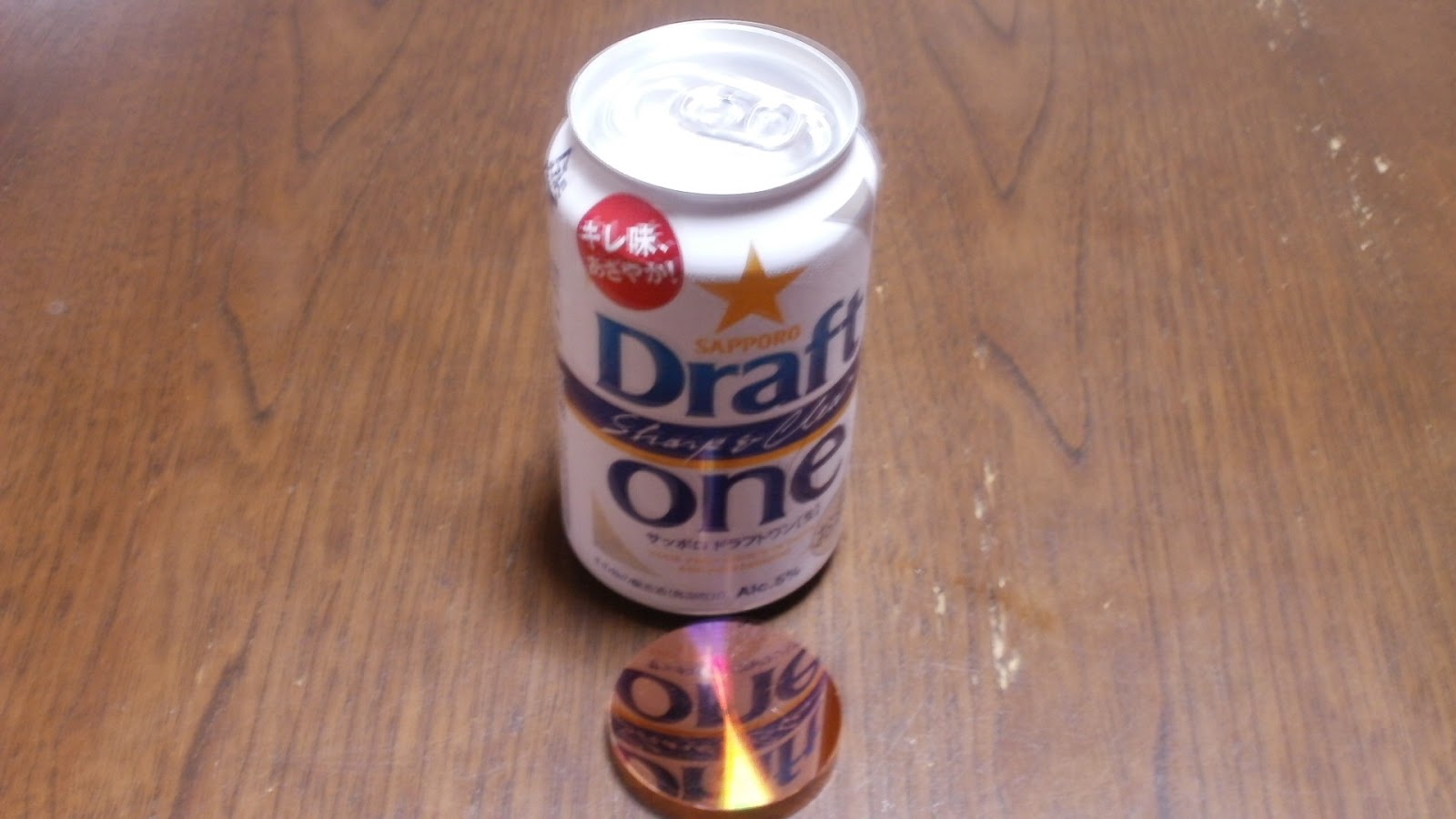

中心から外径方向にX1.0動くとZ0.00003（30nm、30ナノ）下がる円形階段ピラミッド(Pyramid)。



ナノ加工、ナノテクノロジー（nanotechnology）、虹（Rainbow）、光のスペクトル（optical spectrum）、分光スペクトル
