超精密鏡面切削加工（２） (Ultraprecision Mirror Cutting)



アルミ（aluminiumA5056）を超精密鏡面切削加工しましたのでご紹介致します。



加工方法　　　旋盤による端面切削加工 ( Turn  Lathe )

材質　　　　　　アルミ（AL　A5056  Al-Mg合金)

サイズ　　　　　φ45　

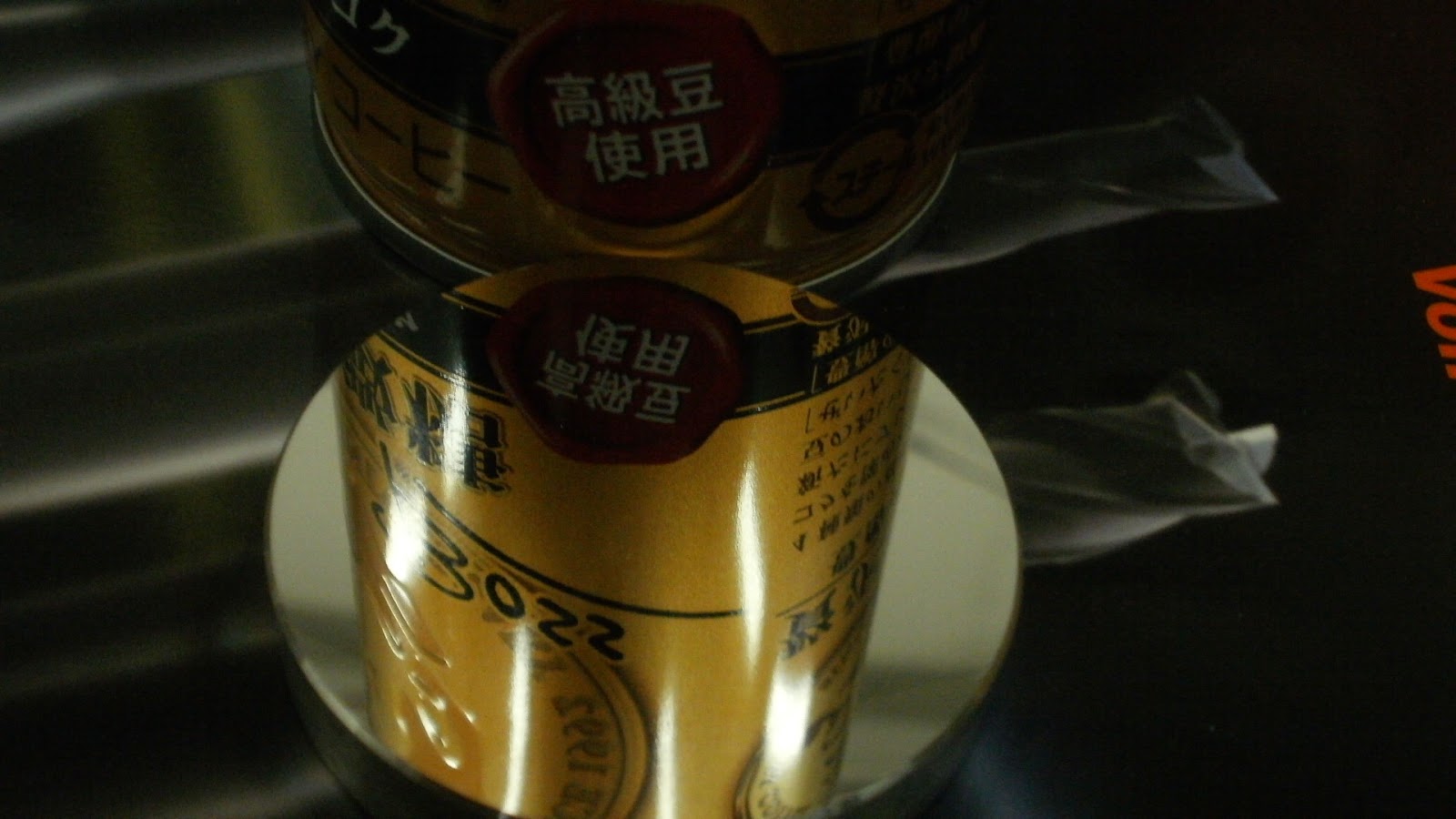

アルミ鏡ですね。

超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting) を測定

超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting)を測定してみました。



加工方法　　　旋盤による端面切削加工 ( Turn Lathe )

材質　　　　　　無酸素銅　C1020

サイズ　　　　　φ50　



2箇所づつ測定してみましたところ、

１）外径に近い部分
                                 Ra2.018nm = Ra0.000002018mm
                                 Ra1.960nm = Ra0.000001960mm

２）外径と中心の中間部
                                Ra2.155nm = Ra0.000002155mm
                                Ra2.070nm = Ra0.000002070mm

３）中心部
                                Ra8.870nm = Ra0.000008870mm
                                Ra9.707nm = Ra0.000009707mm

という結果でした。

中心部は、へそも残っており周速ゼロになるためか、
切り子が出せずに、中高になっているようです。

肉眼で見ることの出来ない世界なのでワーク中心のへそ取り、つまりバイトの高さ合わせは、ナノレベル調整なのでかなり難しいです。

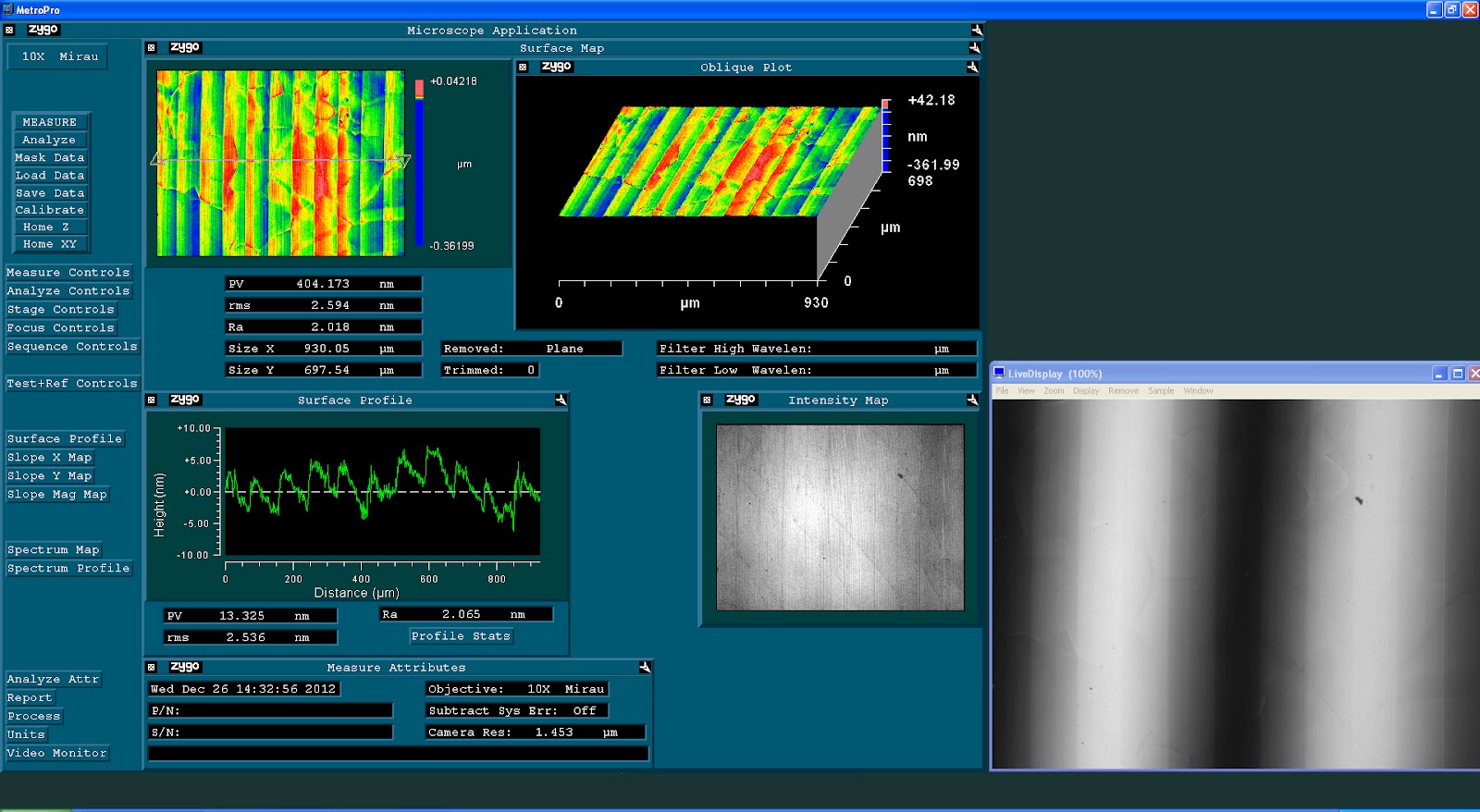

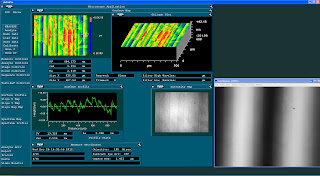

１）外径に近い部分





２）外径と中心の中間部

３）中心部









肉眼では、バイトの挽き目は全く判りませんが、約85μm ( 930μm/11山 ) ピッチで綺麗に切削されているようです。

また、結晶粒界(Grain boundary）が、確認できます。







超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting)

 銅（Cu　copper）を超精密鏡面切削加工しましたのでご紹介致します。



加工方法　　　旋盤による端面切削加工  ( Turn Lathe )

材質　　　　　　無酸素銅　C1020

サイズ　　　　　φ50　


バイトによる旋盤での超精密切削加工で、砥石による研磨機等での超精密研削加工ではありません。
また、ダイヤモンドペースト,ダイヤモンドスラリー,ポリシングコンパウンドなどの磨き作業は一切しておりません。
このような磨き加工は金型屋では、当たり前で、磨きレスなど通常金型では有り得ないことです。
当然、ラップ盤、ポリッシュ盤なども、使用しておりません。

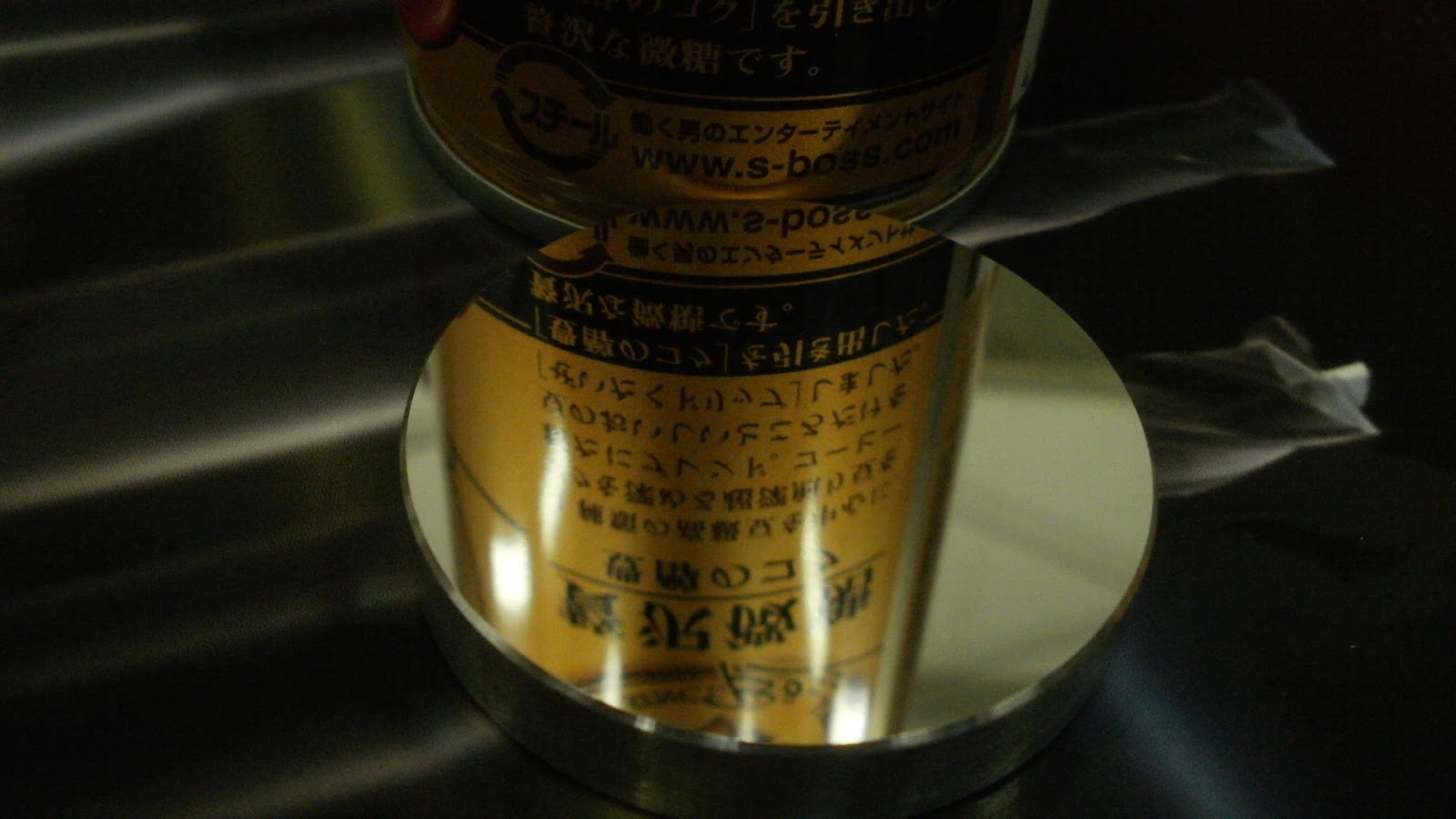

中心から虹色の光が反射していることから、疑う余地はないと思います。
　







これぞ本物の銅鏡ですね。

ゴム型(Rubber Mold)を製作

シリコンゴム型を製作しましたので、ご紹介致します。











和太鼓（Wadaiko）の桴（Bachi）を製作

先日、地元の小学校の教頭先生がお見えになり、
「生徒（Schoolchildren）が、大人用の桴（Bachi）で和太鼓（Wadaiko）を練習しているので、細い桴を製作（Manufacture）してもらえないでしょうか。」

ということで、細い桴を３０組（６０本）製作しました。


材質(Material)　　　　　　樺（Kaba）、樺桜（Kabazakura）
寸法（Size）　　　　　　　　φ18 x 360 mm (１尺２寸)


写真(Picture)は、
製作途中で角棒（Angle stick）（20x20）を丸棒（Round bar）（φ18）にしているところです。



全部丸め終わりました。







丸鋸'(marunoko)で木口（koguchi）を切り長さを決めます。



木口を全部切り終わったところです。

このままだと手が痛いし、太鼓の皮を傷めるので もう一手間掛けます。

R面取り(round)して完成です。







[ 製作秘話 ]



木目が切れているので、加工中にお釈迦（不良品）も出ました。

もし、お釈迦にならずに桴（丸棒）が出来たとしても、

このような木目の桴は、太鼓（Taiko）を叩いているうちに必ず折れます。













プロ野球（baseball）を観ていると、たまに木のバット（bat）が折れる（A bat breaks）ことがあります。

上記の写真ように、木の目に沿って必ず折れます。

ですから、木のバットは、材料を鉈（なた）で割って目（木目）を通してから、乾燥させて削ります。





木材（Wood）の樺（Kaba）ですが、本当の真樺（Makaba）や白樺（Shirakaba）ではありません。





通称（Common name）

かば（樺）、かばざくら（樺桜）、やまざくら（山桜）、ほんざくら（本桜）

などと呼ばれています。

「かばざくら」というと、埼玉県北本市石戸にある蒲桜（Kabazakura）が有名です。樹齢は800年と推定され、天然記念物であり日本五大桜の1つでもある。





樺といえば、秋田県仙北市角館(Kakunodate)の樺細工（桜皮細工）の茶筒は、とても有名です。

山桜の樹皮（Bark）を利用し、世界に類を見ない、味わい深く趣のある伝統工芸です。

樺細工(Kabazaiku)の材料は、大山桜や霞桜の樹皮です。



また、角館は、「みちのくの小京都」と呼ばれています。
