超精密鏡面切削加工（4） (Ultraprecision Mirror Cutting)

銅（Cu　copper）を超精密1μm段付き鏡面切削加工しましたのでご紹介致します。

加工方法　　　旋盤による端面段付き切削加工 ( Turn Lathe )

材質　　　　　　無酸素銅　C1020

サイズ　　　　　φ50　
ノーズR           R0.5
表面粗さ　　 　Ra2nm～Ra4nm (中心部を除く)
                       「超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting) を測定」を参照

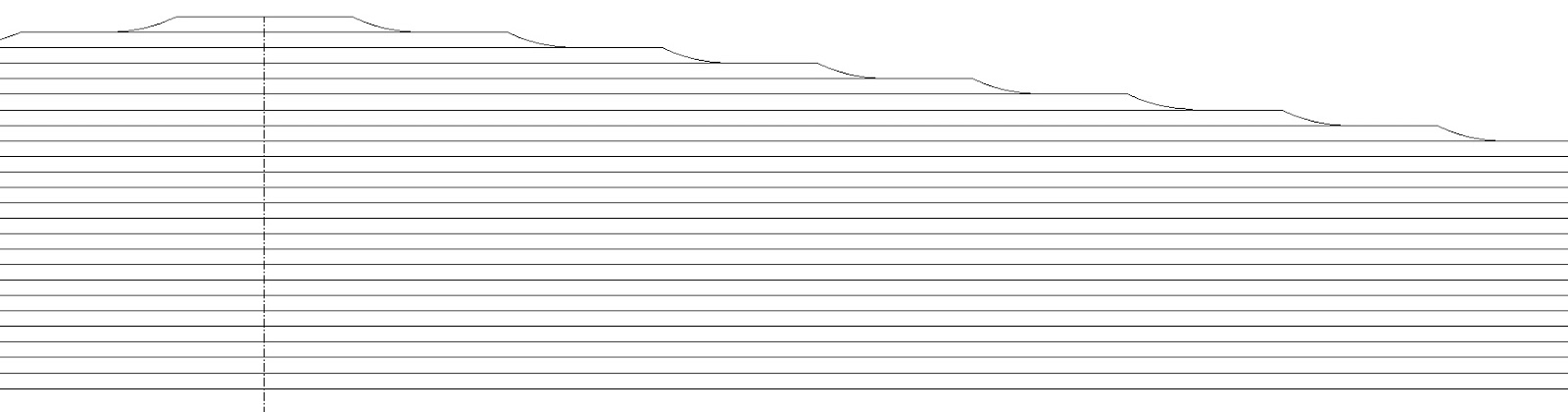

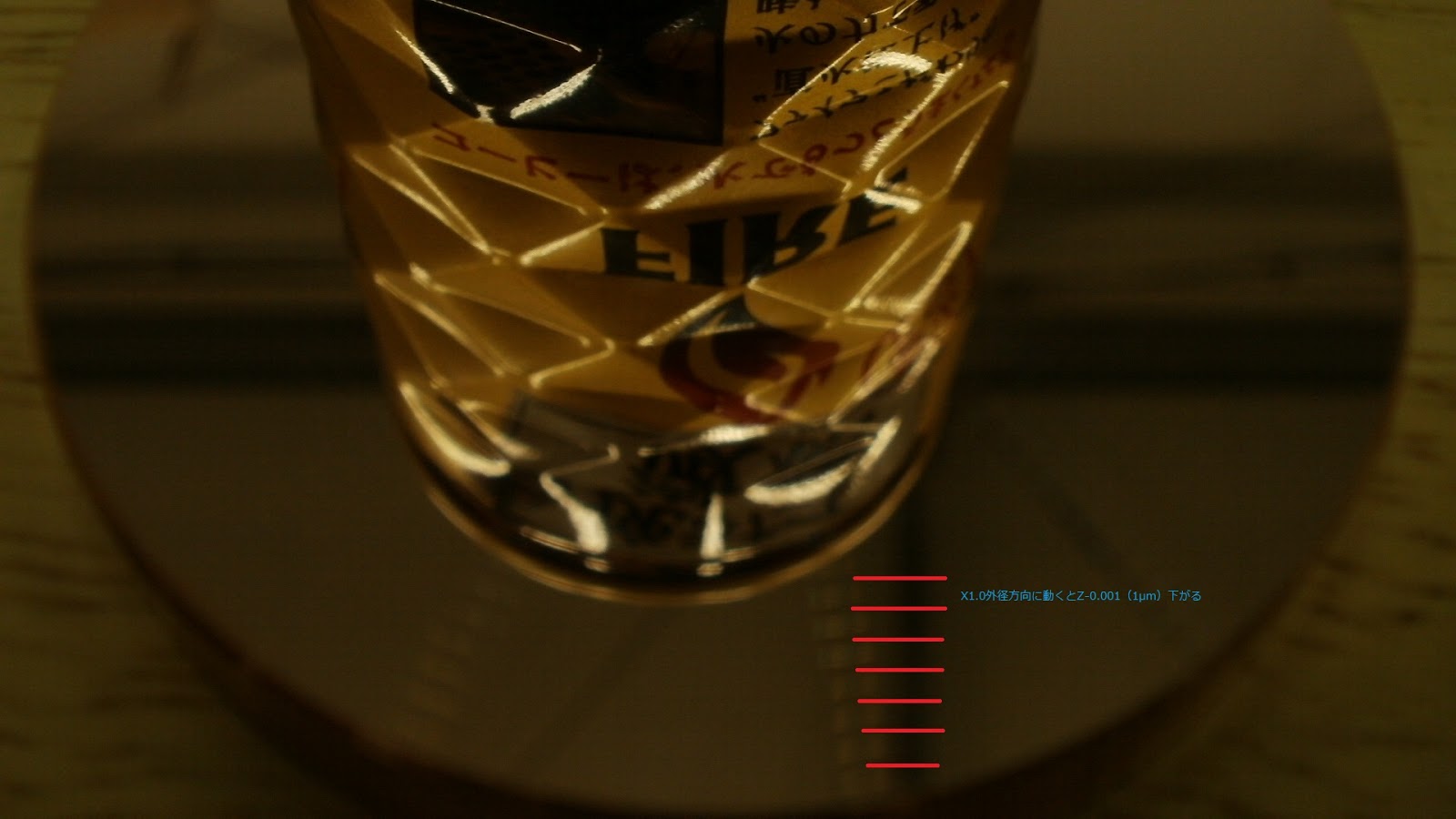

中心から外径方向にX1.0動くとZ-0.001（1μm）下がる円形階段ピラミッド(Pyramid)。









φ50  なので中心より外径の方が、25ミクロン（25μm）薄くなっています。

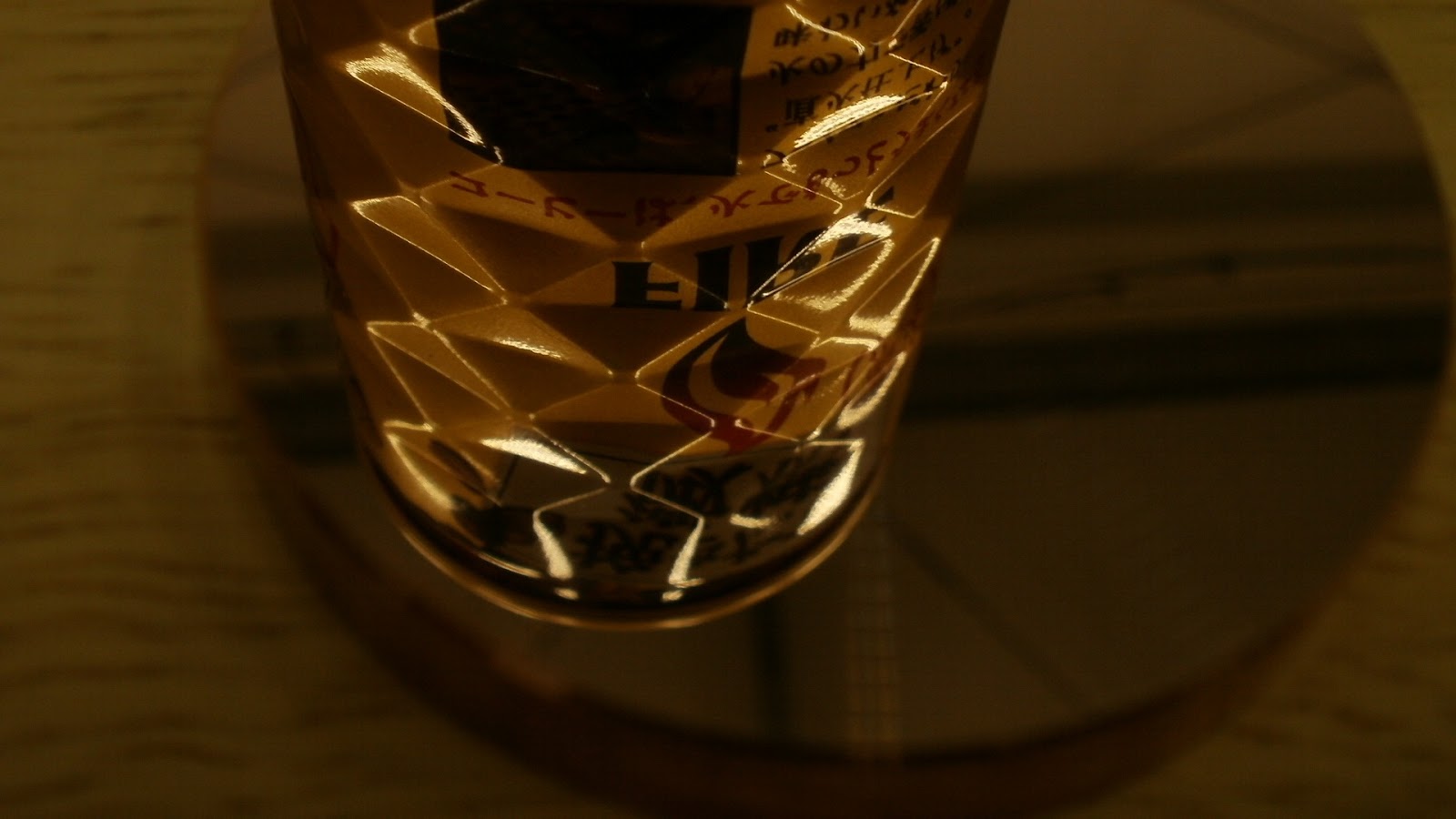

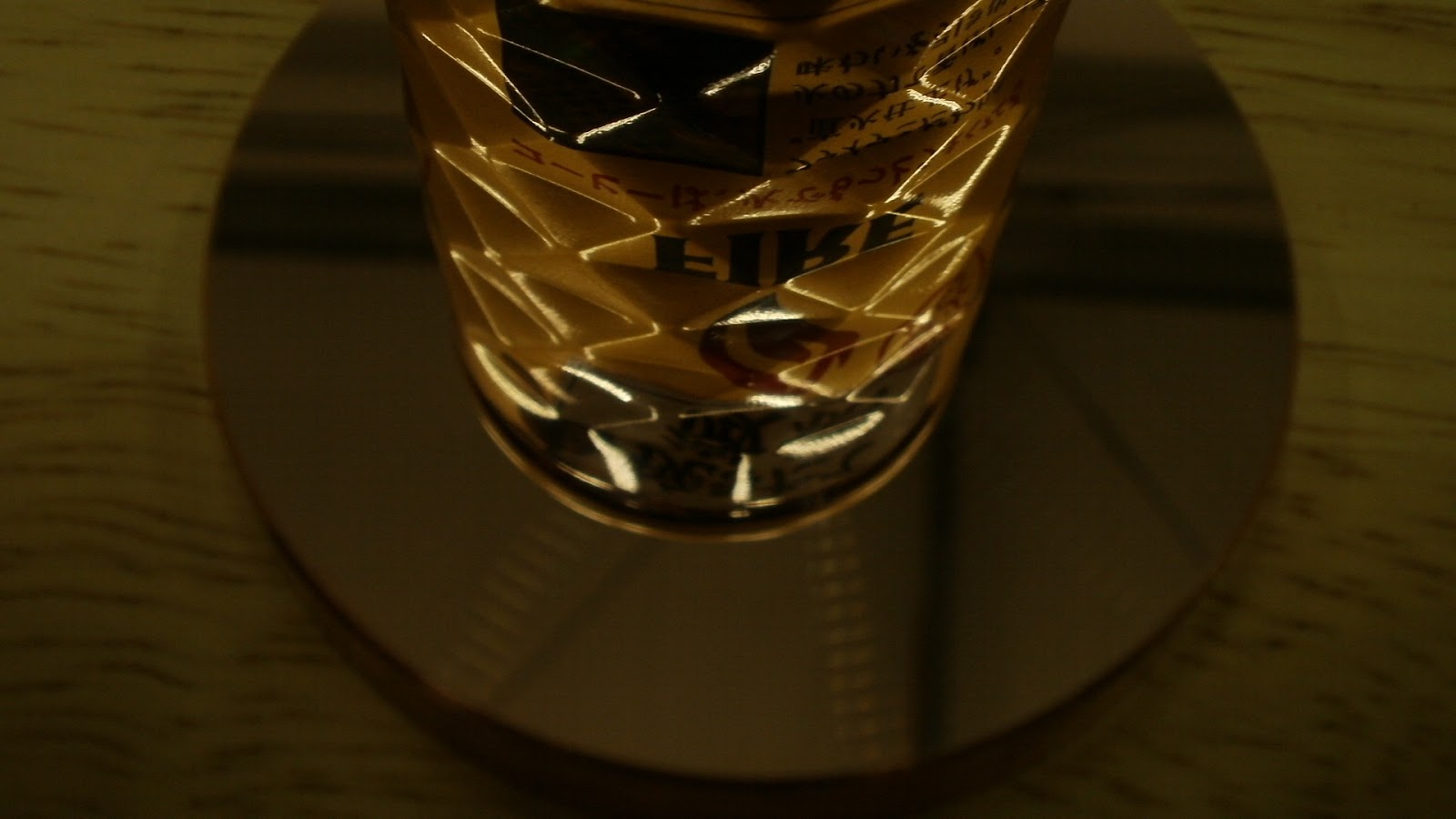

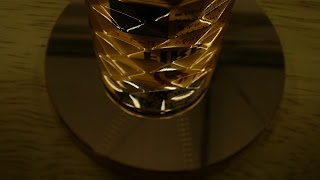

目視では綺麗な25段中高の円周階段に見えます。







画像を左クリックすると拡大画像になります。





超精密切削加工 (Ultraprecision Cutting) を測定

超精密切削加工 (Ultraprecision Cutting) を測定してみました。



加工方法　　　旋盤による端面切削加工 ( Turn Lathe )

材質　　　　　　透明アクリル（Poly methyl methacrylate　PMMA）

サイズ　　　　　φ50　





１）A面の外径に近い部分

                                                     Ra4.850nm

                                                     Ra5.422nm

２）A面の外径と中心の中間部

                                                     Ra5.112nm

                                                     Ra5.614nm

３）A面の中心部

                                                     Ra107.667nm





４）B面の外径に近い部分

                                                     Ra7.043nm

                                                     Ra5.259nm

５）B面の外径と中心の中間部

                                                     Ra5.315nm

                                                     Ra5.045nm

６）B面の中心部

                                                     Ra41.950nm











  １）A面の外径に近い部分

２）A面の外径と中心の中間部

３）A面の中心部

４）B面の外径に近い部分

５）B面の外径と中心の中間部

６）B面の中心部



A面もB面も中心部は、削るというより毟るという感じでしょうか。

超精密切削加工 (Ultraprecision Cutting)

透明アクリル（Poly methyl methacrylate　PMMA）を超精密切削加工 (Ultraprecision Cutting)致しました。



超精密鏡面切削加工（１） (Ultraprecision Mirror Cutting)   無酸素銅(Cu  copper  C1020)

超精密鏡面切削加工（２） (Ultraprecision Mirror Cutting)   Al-Mg合金（aluminiumA5056）

超精密鏡面切削加工（３） (Ultraprecision Mirror Cutting)    快削黄銅（快削真鍮 brass C4604B）

と加工は全く変わりありません。



透明アクリルですので鏡面にならずに、透明になります。





加工方法　　　旋盤による端面切削加工 ( Turn Lathe )

材質　　　　　　透明アクリル（Poly methyl methacrylate　PMMA）

サイズ　　　　　φ50　







１）丸鋸でカットします。

２）丸鋸で切りっぱなし状態です。

３）普通に旋盤で切削加工します。（旋削）

４）旋盤で超精密切削加工します。（超精密旋削）



切削のみで透明になっています。

判りやすいように、外径は切削しておりません。



超精密鏡面切削加工（３） (Ultraprecision Mirror Cutting) を測定

超精密鏡面切削加工（３） (Ultraprecision Mirror Cutting) を測定してみました。



加工方法　　　旋盤による端面切削加工 ( Turn Lathe )

材質　　　　　　快削黄銅（快削真鍮 brass C4604B）

サイズ　　　　　φ55　







１）外径に近い部分

                                     Ra2.955nm

                                     Ra2.506nm



２）外径と中心の中間部

                                     Ra2.576nm

                                     Ra4.040nm



３）中心部

                                    Ra5.697nm









１）外径に近い部分

２）外径と中心の中間部

３）中心部

超精密鏡面切削加工（２） (Ultraprecision Mirror Cutting) を測定

超精密鏡面切削加工（２） (Ultraprecision Mirror Cutting) を測定してみました。



加工方法　　　旋盤による端面切削加工 ( Turn Lathe )

材質　　　　　　アルミ（AL）　A5056

サイズ　　　　　φ45　





１）外径に近い部分

                                    Ra4.296nm

                                    Ra5.213nm



２）外径と中心の中間部

                                    Ra5.655nm

                                    Ra5.186nm



３）中心部

                                    Ra9.499nm









１）外径に近い部分



２）外径と中心の中間部



 ３）中心部

超精密鏡面切削加工（3） (Ultraprecision Mirror Cutting)

快削黄銅（快削真鍮 brass  C4604B）を超精密鏡面切削加工しましたのでご紹介致します。



加工方法　　　旋盤による端面切削加工 ( Turn Lathe )

材質　　　　　　快削黄銅（快削真鍮 brass C4604B）

サイズ　　　　　φ55　









黄銅鏡（真鍮鏡）ですね。



小学生の時、習った青銅鏡は、銅と錫の合金です。

紀元前3000年代には、メソポタミアで青銅を利用していたそうです。





洋白（銅と亜鉛とニッケルの合金）

青銅（銅と錫の合金）

白銅（銅とニッケルの合金）
